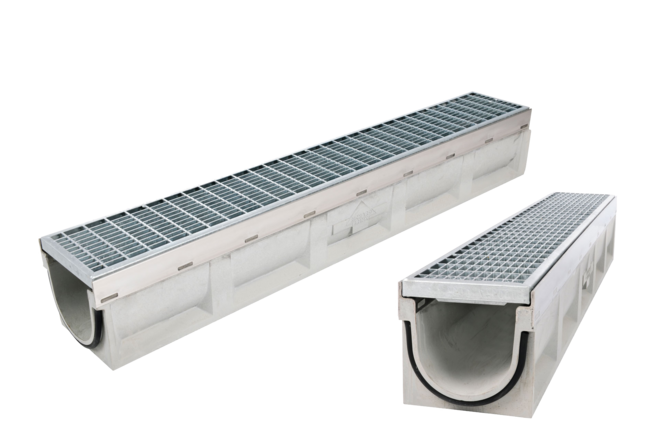

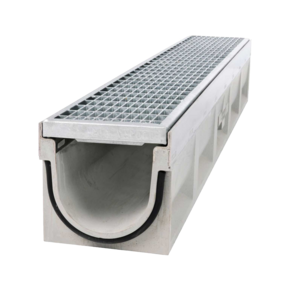

Leicht, wasserundurchlässig und befahrbar: unsere Entwässerungsrinne aus Beton Fortis

Auf Verkehrsflächen, die besonders hohen Radlasten – zum Beispiel durch Lkw – ausgesetzt sind, wirken enorme Kräfte. Diesen müssen auch die eingebauten Entwässerungssysteme permanent gewachsen sein. Dafür gibt die DIN 1433 „Entwässerungsrinnen für Verkehrsflächen“ Belastungsklassen vor. Unsere Betonrinne Fortis ist für die Klassen A 15 bis E 600 konstruiert. Damit hält sie einer Belastung mit bis zu 40 t sicher stand. Die Schwerlast-Entwässerungsrinne kommt unter anderem auf Zufahrten, Straßen, Hofflächen vor Gebäuden oder Parkbereichen zum Einsatz. Dort sorgt sie für eine zuverlässige Linienentwässerung. Niederschlagswasser kann über Beton-Sinkkästen mit Ablaufstutzen abfließen. Ebenfalls ist ein direkter Anschluss an einen Schacht oder bestehenden Kanal möglich.

Dank ausreichend dimensionierter Betoneinfassung von Fundament und Rückenstützen ist die Lastabtragung durch die Rinne sichergestellt. Der Rinnenkörper besteht aus hochfestem und wasserundurchlässigem Beton aus eigener Produktion. Er hat eine Wand- beziehungsweise Bodenstärke von jeweils 20 mm. Die gewählte Betonmatrix gewährt die Beständigkeit gegenüber diversen chemischen Einflüssen. Aufgrund der dichten Oberflächenstruktur ist ein hoher Fließkomfort gegeben. Die eingegossene Zarge ist wahlweise in Edelstahl, feuerverzinktem Stahl oder Guss erhältlich.

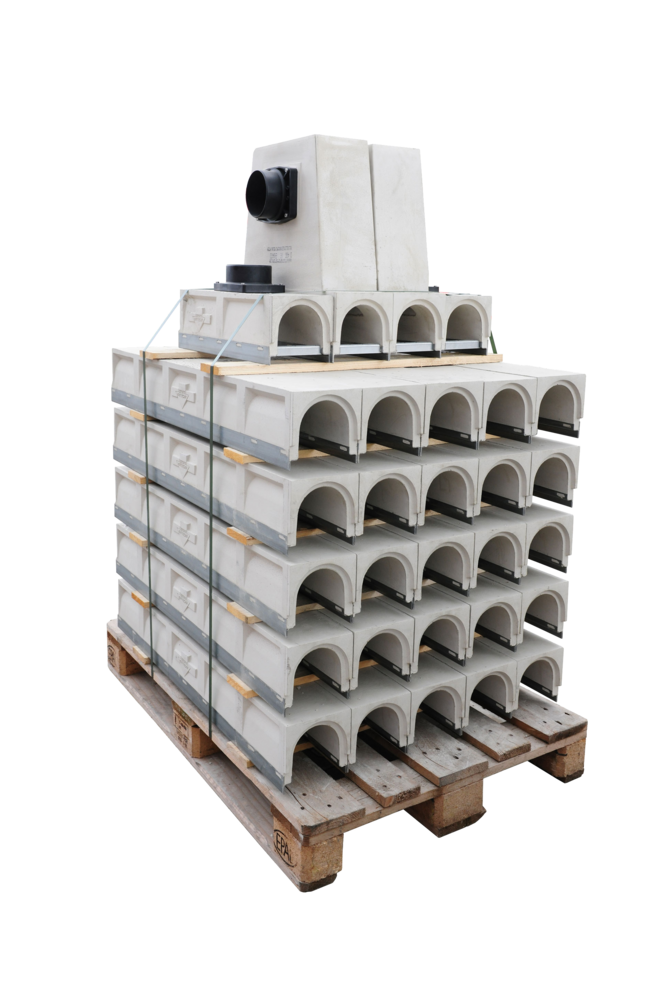

Das geringe Gewicht der Betonrinne kommt einerseits dem Transport zugute, andererseits dem einfachen Einbau. Sie lässt sich von einer Person ohne zusätzliche Vorrichtungen oder Hebewerkzeuge montieren. Im verbauten Zustand müssen die Rinnen dauerhaft 2 bis 3 mm unterhalb der Fahrbahn liegen. Kassettenförmige Aussparungen an den Außenseiten verhindern das Aufschwemmen der Rinne und sorgen dafür, dass das Betonfundament eine feste Verbindung mit ihr eingehen kann. Durch ein Nut-Feder-System mit integrierter Gummidichtung an den Rinnenendungen entfallen aufwendige Abdichtungsarbeiten der Stöße.

Zertifzierte Tragfähigkeit und Wasserdichtheit für die Betonrinne Fortis

Unsere Betonrinne Fortis wird regelmäßig von der unabhängigen Organisation Kiwa nach DIN EN 1433 geprüft und zertifiziert.
Die vorgegebene Tragfähigkeit bis zur Klasse D 400 und die Wasserdichtheit werden erfüllt.
Zusätzlich lassen wir unsere Eigenüberwachung freiwillig extern prüfen.

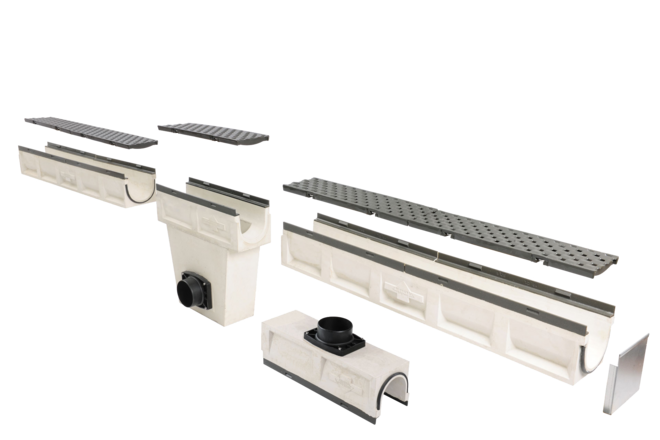

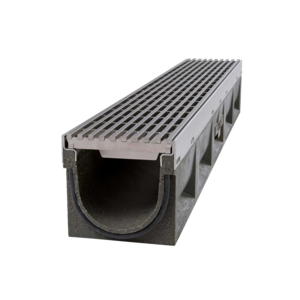

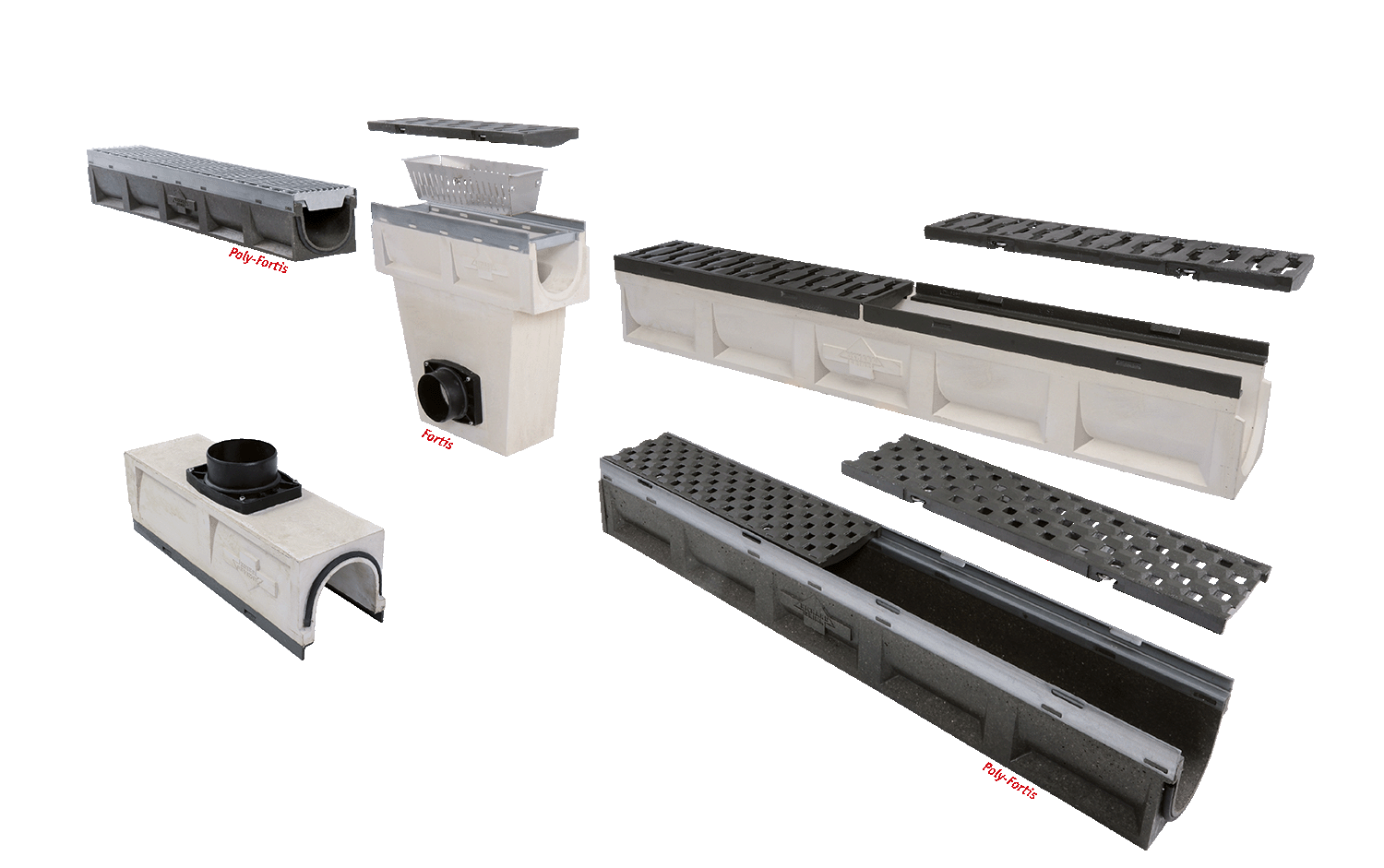

Das Fortis- und Poly-Fortis-System in der Übersicht

Schmutzfangkorb aus V2A

Schmutzfangkörbe aus Edelstahl sind langlebig und ermöglichen die schnelle und bequeme Reinigung der Sinkkästen.

Gussroste mit Design-Anspruch

Die Gussroste Prisma, Zippa und Hydra Ferrum bringen eine neue Optik für Entwässerungssysteme ins Spiel, sind dank Clipverbindung verschließbar und mit einer hochwertigen KTL-Beschichtung (kathodische Tauchlackierung) versehen.

Sehr guter Fließkomfort

Dank der dichten Oberflächenstruktur gewährleisten die Betonrinnen einen optimalen Durchfluss ohne Widerstände.

Gummidichtungen

Nut-Feder-System mit integrierten Gummidichtungen ermöglichen eine schnelle Montage ohne zusätzliche Abdichtungsmaßnahmen.

Ablaufstutzen

Die Sinkkästen sind standardmäßig mit Kunststoff-Ablaufstutzen für die Nennweiten DN 100 oder DN 150 ausgestattet. Auch halbe und ganze Meter der Betonrinnen sind mit Ablaufstutzen erhältlich.

Materialauswahl der Zargen

Sie haben die Wahl zwischen feuerverzinkten
Stahl-, Edelstahl- oder Gusszargen. Letztere sind ebenso wie die Gitterroste mit einer hochwertigen, widerstandsfähigen KTL-Beschichtung versehen.

Integrierter Verschluss

Die Rinnen lassen sich ganz einfach mittels Clipsystem verschließen.

Kassettenförmige Seiten

Die kassettenförmigen Aussparungen ermöglichen eine feste Verbindung mit den Betonfundamenten, da der zuerst flüssige Beton in die Seitenfächer der Rinnenwandung fließen kann. Nach der Aushärtung ist die Rinne im Fundament fixiert
