Schwerlast-Entwässerungsrinne Ferro Magna
Das stabilste Leichtgewicht in D 400 auf dem Markt
Die Ferro Magna besteht zu 100 % aus Metall, lässt sich dank ihres geringen Gewichts von Hand verlegen und ist bis D 400 für anspruchsvolle befahrbare Einsatzbereiche ausgelegt.
Leichte Konstruktion aus 100 % Metall
Geringer Materialeinsatz und reduziertes Gewicht für eine leichte Handhabung auf der Baustelle.
LKW befahrbar
Bis zur Belastungsklasse D 400. Auch Belastungsspitzen hält sie problemlos stand.
Einfaches Handling
Querstreben als Montagegriffe und das geringe Gewicht erlauben den Einbau von Hand.
Schnelle Verarbeitung
Stoßverbinder gewährleisten eine schnelle Montage und einfache Erweiterung des Rinnenstrangs.
Stoßfest
Widerstandsfähig vom Transport über die Montage bis zur Weiterverarbeitung (Setzen von Läufersteinen, Einsatz von Rüttelplatten oder Walzen).
Werkzeugloser Einbau
Kein Einsatz von Maschinen oder Hebewerkzeugen zum Einbau nötig

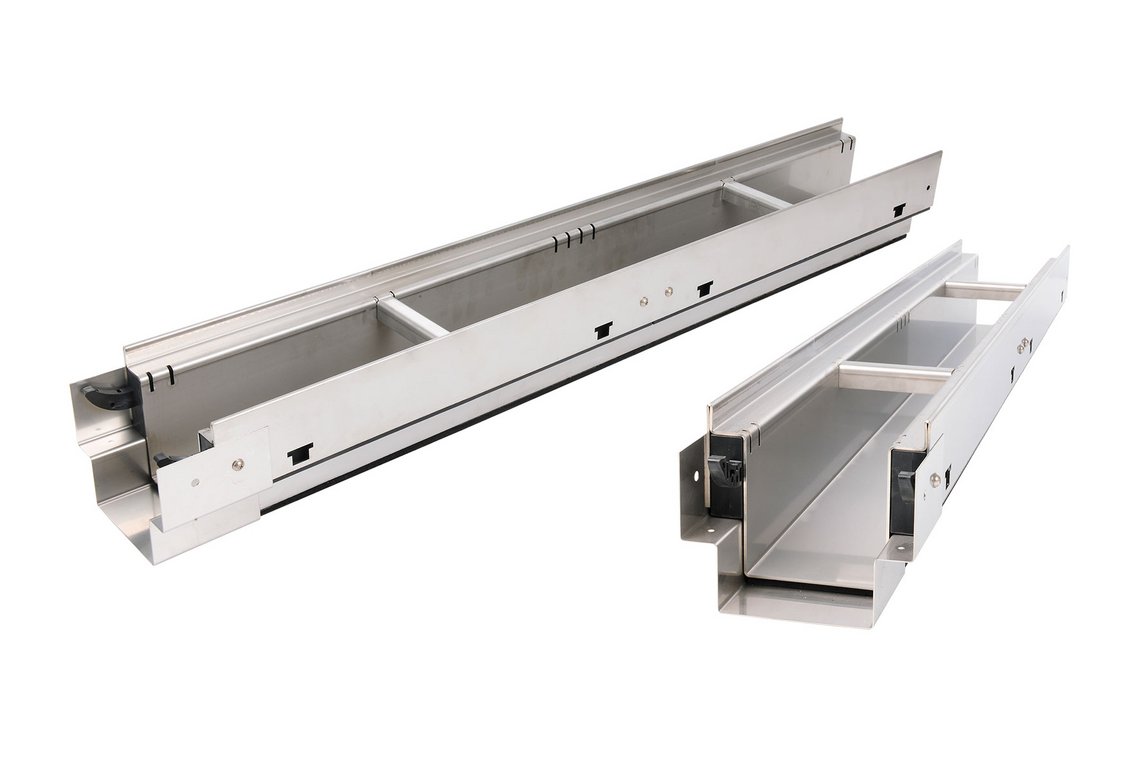

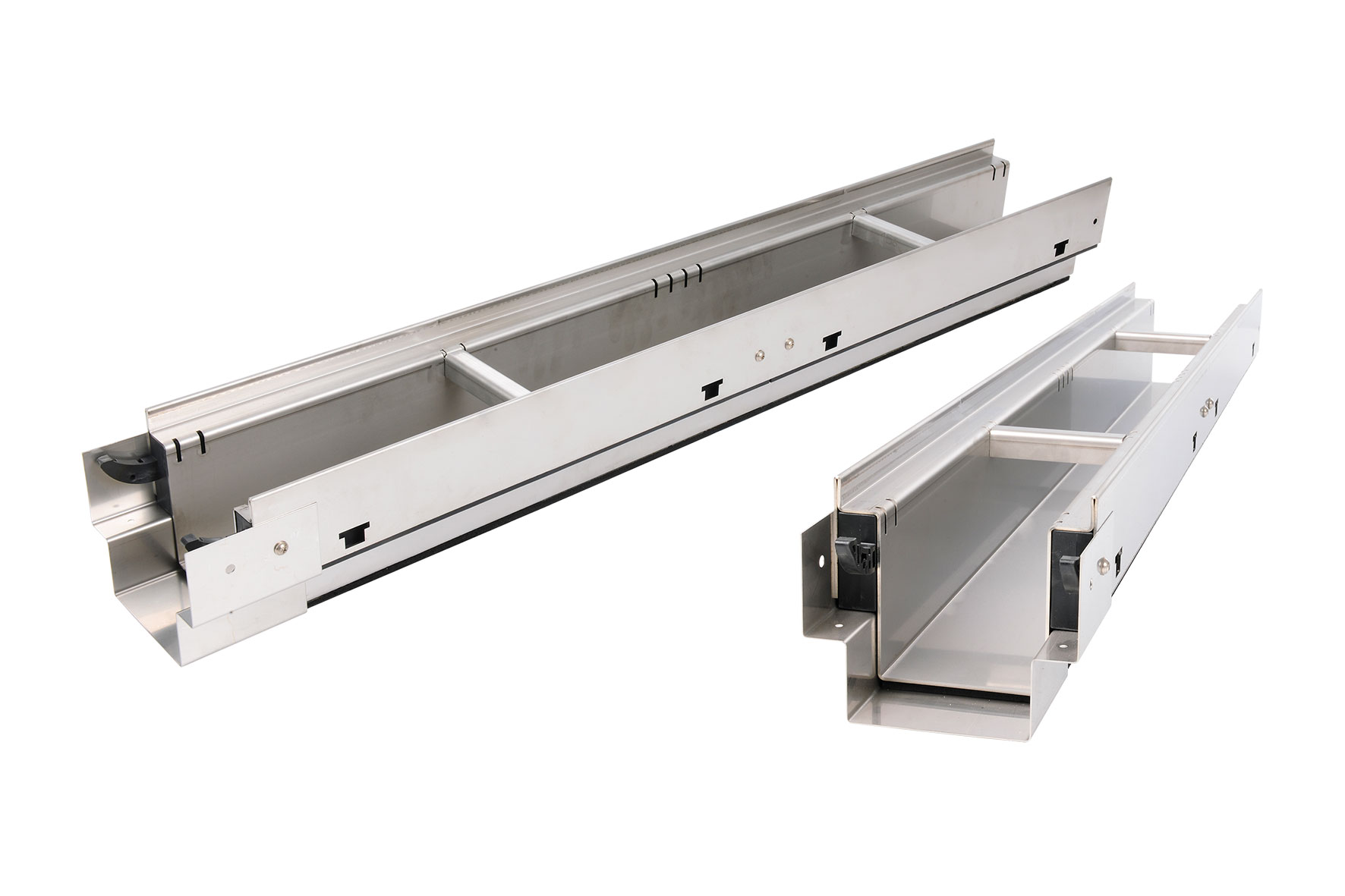

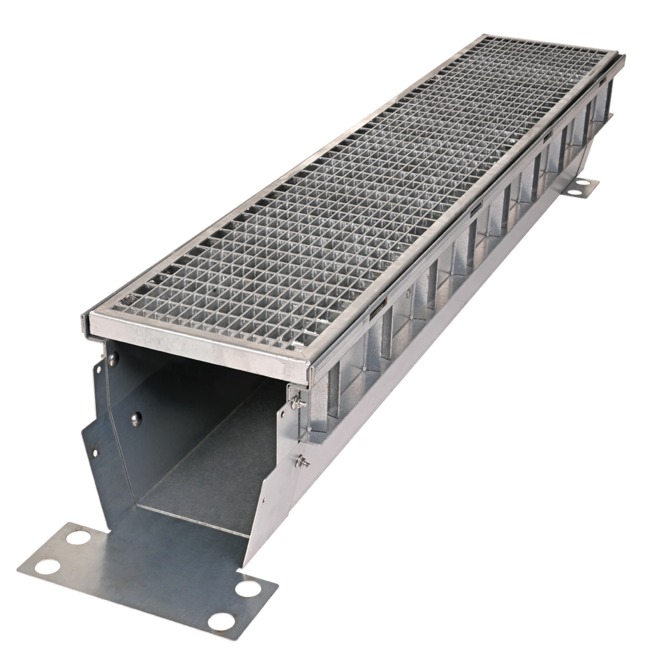

Schwerlast-Entwässerungsrinne Ferro Magna aus Metall
Mit unserer Schwerlast-Entwässerungsrinne Ferro Magna bieten wir Ihnen eine befahrbare Rinnenlösung für Flächen, auf denen regelmäßig hohe Belastungen auftreten. Typische Einsatzbereiche sind Hofflächen, Zufahrtsrampen, Garageneinfahrten und weitere befestigte Außenbereiche, die durch Pkw, Transporter oder Lkw beansprucht werden.
Die Ferro Magna verbindet eine belastbare Metallkonstruktion mit einem geringen Gewicht. Dadurch lässt sich die Rinne auf der Baustelle leichter handhaben und zügig einbauen, ohne auf die Anforderungen einer Schwerlast-Entwässerung zu verzichten.
Was unsere Ferro Magna auszeichnet
- Komplett aus Stahlblech gefertigt
- Belastungsklasse D 400
- geringes Gewicht für leichtes Verlegen mit der Hand
- befahrbare Schwerlastrinne für anspruchsvolle Außenflächen
- Trägerprofile leiten auftretende Lasten ins Fundament ab
- Profile und Stoßverbinder mit Betonankern versehen
- Stoßverbinder für schnelle Montage und einfache Erweiterung
- senkrechte Rinnenform für sauberes Anarbeiten angrenzender Beläge

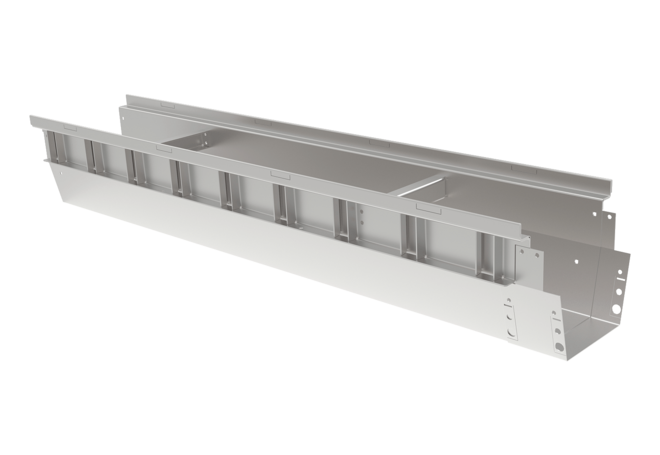

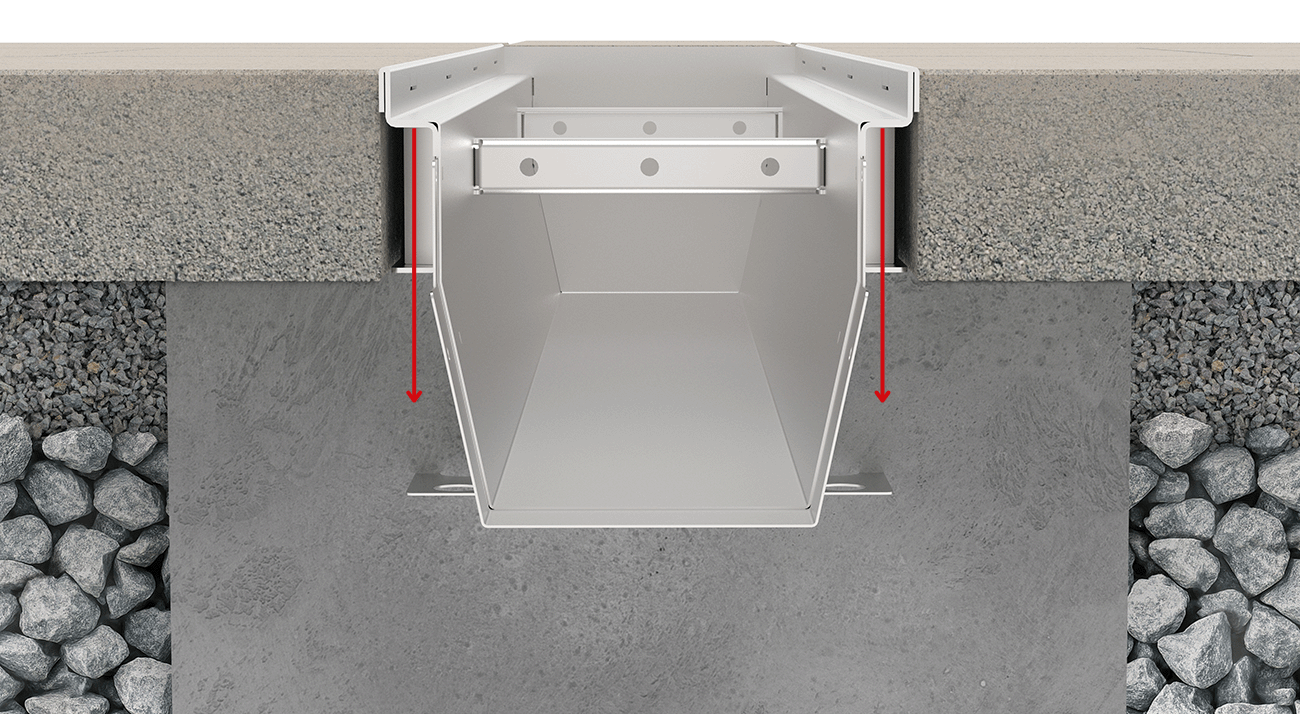

Lastabtragung über stabile Trägerprofile
Das zentrale Konstruktionsmerkmal der Ferro Magna sind ihre robusten Trägerprofile. Sie nehmen die auftretenden Belastungen auf und leiten diese in das umliegende Fundament ab. So entsteht eine Schwerlast-Entwässerungsrinne, die für befahrbare Flächen mit hoher Beanspruchung ausgelegt ist. Die Trägerprofile dienen gleichzeitig als Aufnahme für zusätzliche Schalungswannen in verschiedenen Größen.
Sichere Verankerung im Betonfundament
Beim Einbau wird die Ferro Magna wie eine klassische Rinne in ein Betonfundament gesetzt. Die Trägerprofile sind mit Betonankern ausgestattet. Auch die Stoßverbinder verfügen im unteren Bereich über Betonankerlaschen.
Diese Konstruktion unterstützt die sichere Lage der Rinne im Beton und wirkt einem Aufschwimmen während des Einbaus entgegen. Für Verarbeiter bedeutet das eine gut handhabbare Lösung, die sich sauber in den Bauablauf integrieren lässt.
Leichtes Handling trotz Schwerlastanwendung
Bei Schwerlastrinnen spielen nicht nur Belastbarkeit und Wasserableitung eine Rolle, sondern auch das Handling auf der Baustelle. Hier setzt unsere Ferro Magna mit ihrer Metallkonstruktion und dem reduzierten Gewicht an.

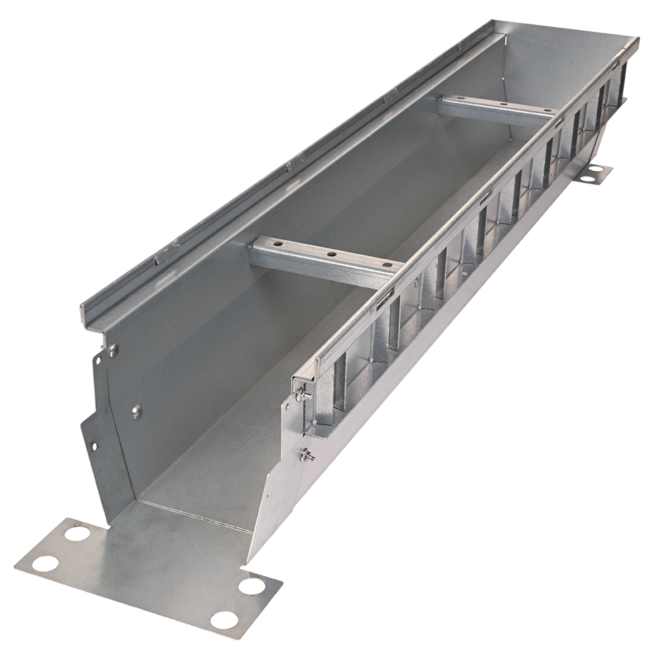

Querstreben können beim Einbau als Montagegriffe genutzt werden. Dadurch lässt sich die Rinne leichter positionieren und ausrichten. Maschinen oder Hebewerkzeuge sind für den Einbau nicht erforderlich, selbst bei großen Rinnendimensionen ist das Verlegen von Hand problemlos möglich.
Stoßfest bei Transport, Montage und Weiterverarbeitung
Auf der Baustelle wird eine Entwässerungsrinne nicht nur im fertigen Zustand beansprucht. Auch Transport, Montage und die Weiterverarbeitung angrenzender Flächen stellen Anforderungen an das Material.
Unsere Ferro Magna ist stoßfest ausgeführt und für typische Belastungen im Bauablauf ausgelegt. Dazu zählen unter anderem das Setzen angrenzender Steine sowie der Einsatz von Rüttelplatten oder Walzen im Umfeld der Rinne. Im Einsatz erfüllt sie alle Voraussetzungen der Belastungsklasse D 400.
Rinne zerbrochen? Nicht mit uns!
Selbst darüber hinaus gehende Belastungsspitzen übersteht die Ferro Magna schadlos. Denn im Gegensatz zu Betonrinnen ist sie dank ihrer Fertigung aus 100 % Metall in der Lage, kurzzeitig Kräften nachzugeben, statt zu brechen.
Für befahrbare Entwässerungskonzepte im Außenbereich
Die Ferro Magna eignet sich für Hof- und Einfahrtsbereiche, Zufahrtsrampen, gewerblich genutzte Außenflächen und andere befestigte Flächen, auf denen eine befahrbare Entwässerungsrinne erforderlich ist.

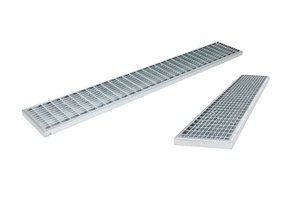

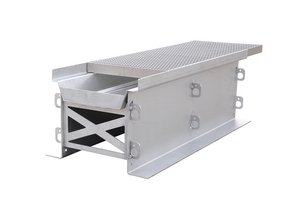

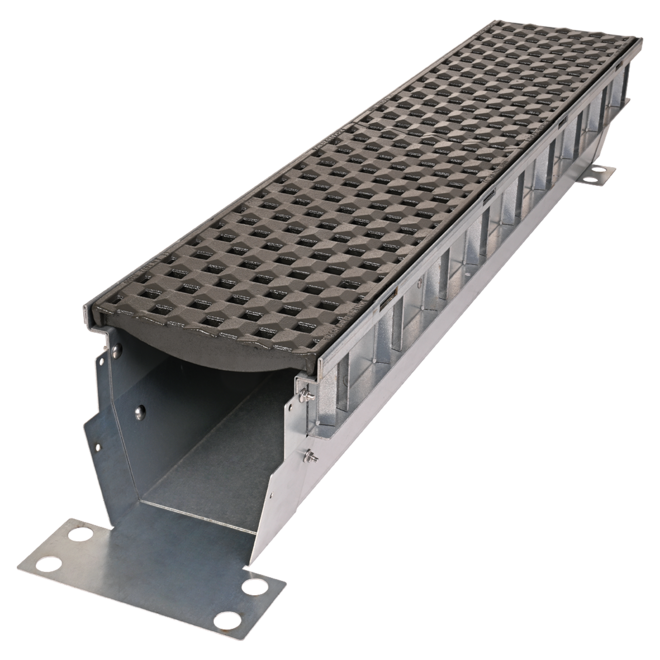

In Kombination mit passenden Rosten, Endstücken sowie Revisions-, Sink- und Spülkästen entsteht ein Entwässerungssystem, das sich an unterschiedliche Projektanforderungen anpassen lässt.

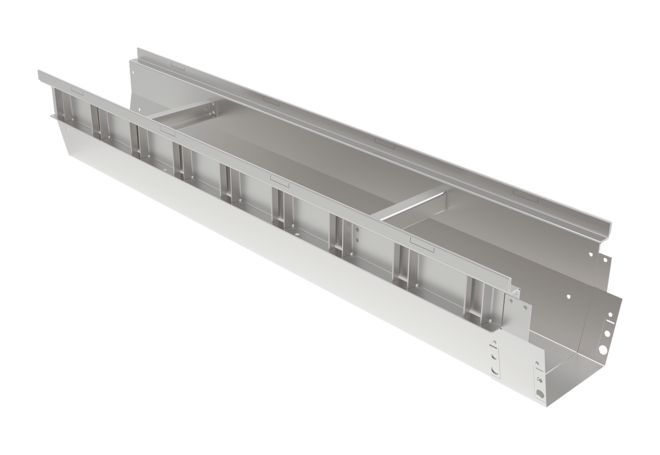

Trägerprofile
Gewährleisten die Lastabtragung auftretender Kräfte ins Fundament.
Direktes Anpflastern
Pflastersteine können präzise und effizient direkt an die Rinne angelegt werden. So wird die Rinne sauber in Pflasterflächen integriert.
Schalungswanne
Erhältlich in verschiedenen Höhen und Breiten.

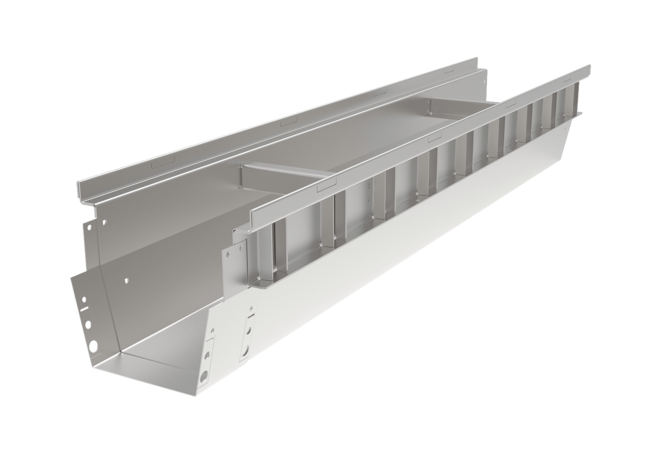

Ankerlaschen
Verhindern das Aufschwimmen im Beton-Fundament.
Schwerlast-Entwässerungsrinne Ferro Magna |
|
|---|---|
|
Höhen |
80 mm 120 mm 170 mm 220 mm |
|
Breiten |
156 mm 206 mm |
|
Material |
feuerverzinkter Stahl 2,0 mm Edelstahl 2,0 mm |
|
Belastungsklasse |
bis D 400 |
|
Einlaufbreiten |
DN 100 DN 150 |
|
Zubehör |
Endstücke Revisions-, Sink- & Spülkästen mit vorperforierten Ausbruchstellen zur flexiblen Aufnahme verschiedener Rinnengrößen Roste |

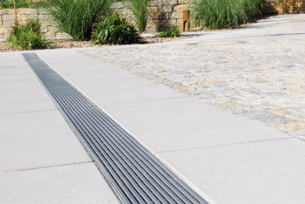

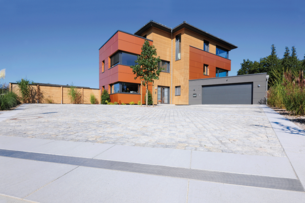

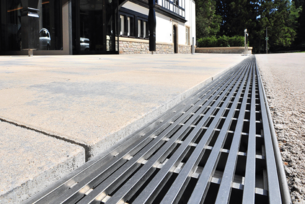

Unsere Kunden präsentieren ihre Projekte:
Schwerlast-Entwässerungsrinne Ferro Magna
📋 Kopiert!
Häufige Fragen zur Schwerlast-Entwässerungsrinne Ferro Magna
Unsere Ferro Magna wird als befahrbare Schwerlast-Entwässerungsrinne auf Außenflächen eingesetzt, die durch LKW- und PKW-Verkehr oder vergleichbare Belastungen beansprucht werden. Typische Anwendungen sind Hofflächen, Zufahrtsrampen, Garageneinfahrten und weitere befestigte Flächen wie Betriebsgelände oder Marktplätze.
Ja. Die Ferro Magna ist für Anwendungen bis Belastungsklasse D 400 ausgelegt und kann damit auch in Bereichen eingesetzt werden, die von Lkw befahren werden.
Die Ferro Magna besteht zu 100 % aus Metall und besitzt eine sehr leichte Konstruktion. Dadurch lässt sie sich auf der Baustelle viel einfacher handhaben als viele klassische Schwerlast-Rinnen. Gleichzeitig leiten ihre Trägerprofile auftretende Lasten in das Fundament ab.
Die Lasten werden über robuste Trägerprofile aufgenommen und in das umliegende Betonfundament abgeleitet. Dadurch eignet sich die Rinne für befahrbare Flächen mit hoher Beanspruchung.
Die Trägerprofile und Stoßverbinder sind mit Betonankern ausgestattet. Diese unterstützen die sichere Verankerung der Rinne im Betonfundament und wirken einem Aufschwimmen während des Einbaus entgegen.
Ja. Die Stoßverbinder ermöglichen eine schnelle Montage und eine einfache Erweiterung des Rinnenstrangs.
Nein. Durch das geringe Gewicht und die Querstreben als Montagegriffe kann die Ferro Magna ohne Maschinen oder Hebewerkzeuge von Hand eingebaut werden.
Ja. Auf Höhe der Trägerprofile kann direkt angepflastert werden. Dadurch lässt sich die Rinne sauber in angrenzende Pflaster- und Belagsflächen integrieren.
Für die Ferro Magna sind unter anderem passende Roste, Endstücke sowie Revisions-, Sink- und Spülkästen erhältlich. Die Sinkkästen verfügen über vorperforierte Ausbruchstellen zur Aufnahme verschiedener Rinnengrößen.
Die Ferro Magna ist besonders relevant für Garten- und Landschaftsbauer, Tiefbauer, Pflasterbauer und Bauunternehmen, die befahrbare Außenflächen, Einfahrten, Hofflächen oder Zufahrten entwässern.
