Im Shop verfügbar
Standardmaße lieferbar in 2 bis 3 Werktagen
Sondermaße lieferbar in 5 bis 20 Werktagen
Mit unserer Drainagerinne und Entwässerungsrinne Cubo bieten wir Ihnen eine Rinnenlösung, deren Konstruktion auf einen vergrößerten Rinnenquerschnitt ausgelegt ist. Charakteristisch sind die nach innen gekanteten Rostauflagen. Sie schaffen zusätzlichen Raum innerhalb des Rinnenkörpers und unterstützen dadurch die Aufnahme anfallender Niederschlagsmengen. Die Cubo ist sowohl als Drainagerinne als auch als Entwässerungsrinne erhältlich und eignet sich für unterschiedlichste Anwendungen auf Terrassen, Balkonen, Freiflächen und an Fassadenanschlüssen.

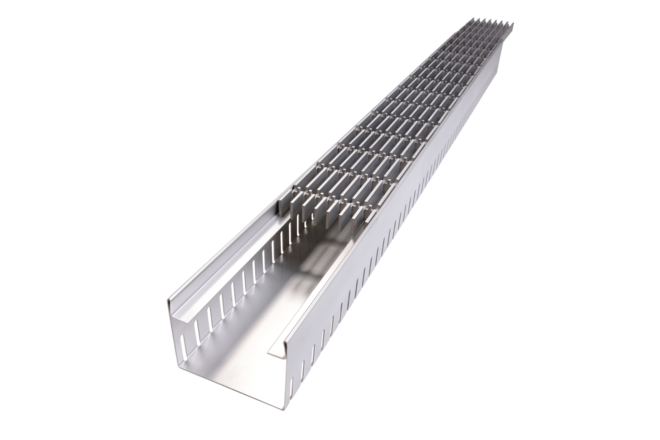

Das zentrale Konstruktionsmerkmal der Cubo sind ihre nach innen gekanteten Rostauflagen. Im Gegensatz zu anderen Rinnenkonstruktionen entsteht dadurch zusätzlicher Raum innerhalb des Rinnenkörpers. Der vergrößerte Querschnitt kann sich insbesondere bei erhöhtem Niederschlagsaufkommen positiv auf die Wasseraufnahme innerhalb des Entwässerungssystems auswirken.
Damit richtet sich die Cubo an Projekte, bei denen eine zuverlässige Aufnahme und Ableitung von Wasser auf befestigten Flächen gefordert ist.
Neben ihrer Funktion bei der Wasseraufnahme bietet die Cubo einen weiteren konstruktiven Vorteil. Durch den senkrechten Abschluss der Rinne lassen sich angrenzende Materialien sauber anarbeiten.
Ob Pflasterflächen, Plattenbeläge oder vergleichbare Oberflächen – der geradlinige Aufbau erleichtert die Ausführung der angrenzenden Flächen und unterstützt einen präzisen Anschluss an die Rinne.
Unsere Cubo eignet sich für unterschiedlichste Entwässerungsaufgaben im Außenbereich. Sie kann sowohl als Drainagerinne innerhalb eines Belagsaufbaus als auch als Entwässerungsrinne zur Aufnahme von Oberflächenwasser eingesetzt werden.
Typische Einsatzbereiche sind Terrassen, Balkone, Freiflächen und Fassadenanschlüsse. Dadurch lässt sich die Rinne in unterschiedliche Entwässerungskonzepte integrieren – von der klassischen Flächenentwässerung bis zu Anschlussbereichen entlang von Gebäuden.
Jede Einbausituation bringt eigene Anforderungen mit sich. Deshalb bieten wir unsere Cubo nicht nur in bewährten Standardausführungen an, sondern fertigen auf Wunsch auch individuelle Lösungen.
Ergänzt durch passende Rostabdeckungen sowie weitere Systemkomponenten entsteht eine Entwässerungslösung, die sich an die Anforderungen des jeweiligen Projekts anpassen lässt.
Häufige Fragen zu unserer Drainagerinne und Entwässerungsrinne Cubo
Entwässerungsrinne oder Drainagerinne Cubo |
|
|---|---|
|
Einlaufbreiten |
105 mm 145 mm 165 mm 205 mm |
|
Längen |
1.000 mm bis 3.000 mm einteilig möglich |
|
Höhen |
50 mm 80 mm |
|
Material |
Edelstahl (V2A) 1,5 mm feuerverzinkter Stahl 1,5 mm |
|
Infos |
Ecken möglich Individuelle Aufteilung möglich Individuelle Einlaufbreiten und Aufbauhöhen möglich |
|
Zubehör |
Endstücke Verbinderpaar / U-Verbinder Eckverbinderpaar* Rostverriegelung *gilt nur für Drainagerinnen |
Unser technischer Vertrieb berät Sie auch gerne zu Sonderlösungen, die über unser Standard-Angebot hinausgehen:
Individuelle Einlaufbreiten und Aufbauhöhen zum Standardpreis!
Mehr InfosZur einfachen Planung in Ihrem CAD-Programm
In unserem BIM-Portal können Sie die gewünschten Produkte ganz einfach konfigurieren und in allen üblichen Formaten für Ihre Planungssoftware herunterladen.
BIM Daten: Drainagerinne BIM Daten: Entwässerungsrinne
Unsere Kunden präsentieren ihre Projekte:

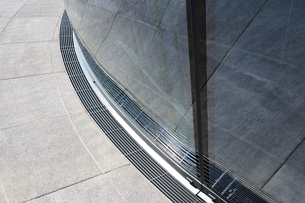

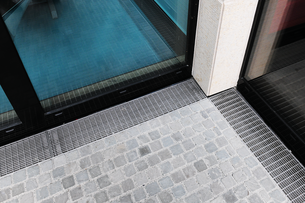

Entwässerungsrinne oder Drainagerinne Cubo
Drainage- & Entwässerungsrinne Cubo
Drainage- & Entwässerungsrinne Cubo
Drainage- & Entwässerungsrinne Cubo
Drainage- & Entwässerungsrinne Cubo
Entwässerungsrinne Cubo
Entwässerungsrinne Cubo
Nimm an #baumitbrink teil und sichere dir die Chance, am Ende des Jahres einen Tischkicker mit deinem Firmenlogo zu gewinnen!
Mehr infos |  |  | |
| Drainagerinne Stabile | Drainagerinne Cubo | Terrassenrinne Bangkirai | |
| Fixe Bauhöhe | 40 / 50 / 60 / 80 / 100 mm | 50 / 80 mm | 25 mm |
| Material | fv. Stahl / Edelstahl V2A | fv. Stahl / Edelstahl V2A | Edelstahl |
| Breiten | 100 / 140 / 160 / 200 / 250 mm | 105 / 145 / 165 / 205 mm | 100 / 140 / 160 mm |
| Gefällekeil geeignet | ✔️ | ❌ | ❌ |
| Niedrigste Bauhöhe | 21 mm | 40 mm | 25 mm |
| Rostverriegelung | ✔️ | ✔️ | ❌ |
| Perforation | beidseitig | beidseitig | beidseitig |
| Integrierte Kiesfangleiste | ✔️ | ✔️ | ❌ |
| Varianten am Lager | 50 | 16 | 3 |
| Flexibel zu kürzen ohne Verschnitt | ✔️ | ✔️ | ✔️ |
| Komplettes Rostsortiment | ✔️ | ✔️ außer Gemini | ✔️ außer Gemini |
| Als Entwässerungsrinne erhältlich | ✔️ | ✔️ | ❌ |
| Stutzen, Laibungsablauf, Sinkkasten | ✔️ | ✔️ | ❌ |
| Stichkanalanschluss | ✔️ | ✔️ | ❌ |
Entwässerungsrinne oder Drainagerinne Cubo
Unsere Cubo wird zur Drainage und Entwässerung von Terrassen, Balkonen, Freiflächen und Fassadenanschlüssen eingesetzt. Sie eignet sich sowohl für die Aufnahme von Oberflächenwasser als auch für den Einsatz innerhalb von Drainageaufbauten.
Charakteristisch für die Cubo sind ihre nach innen gekanteten Rostauflagen. Dadurch entsteht zusätzlicher Raum innerhalb des Rinnenkörpers, wodurch ein größerer Rinnenquerschnitt zur Verfügung steht.
Die nach innen gekanteten Rostauflagen vergrößern u. a. den verfügbaren Querschnitt innerhalb der Rinne. Dies kann die Aufnahme erhöhter Niederschlagsmengen innerhalb des Entwässerungssystems begünstigen.
Ja. Die Cubo wird häufig zur Entwässerung von Terrassen- und Balkonflächen eingesetzt und kann sowohl in Drainage- als auch in Entwässerungskonzepte integriert werden.
Ja. Die Rinne eignet sich auch für Anschlussbereiche entlang von Gebäuden und kann dort zur Aufnahme und Ableitung von Wasser eingesetzt werden.
Durch den geradlinigen Abschluss lassen sich angrenzende Materialien wie Pflaster oder Plattenbeläge sauber an die Rinne anschließen.
Ja. Unsere Cubo ist sowohl als Drainagerinne als auch als Entwässerungsrinne verfügbar und kann dadurch an unterschiedliche Anforderungen der Wasserableitung angepasst werden.
Ja. Neben den Standardausführungen fertigen wir die Cubo auch nach individuellen Anforderungen für projektspezifische Einbausituationen.
