Industrie-, Dusch- und Küchenrinne Collecta
Unsere höhenverstellbare Industrie-, Dusch- und Küchenrinne Collecta nimmt größere Wassermengen in Großküchen, Industriebetrieben, Gemeinschaftsduschen und vergleichbaren Innenbereichen linienförmig auf. Unterschiedliche Rostabdeckungen, Ablaufvarianten und individuelle Abmessungen ermöglichen die Anpassung an die jeweilige Nutzung und Einbausituation. Für die punktuelle Entwässerung lässt sich das System durch die Bodenabläufe Collectus ergänzen, während die zusätzlichen Abläufe Fluentis die Anbindung an die Abdichtungsebene und den weiterführenden Ablauf unterstützen.
Online anfragen
Individuelles Angebot in Kürze erhalten
Entwässerungsrinne für Großküchen, Industrie und Gemeinschaftsduschen
Unsere höhenverstellbare Industrie-, Dusch- und Küchenrinne Collecta ist für Innenbereiche ausgelegt, in denen größere Wassermengen zuverlässig aufgenommen und abgeführt werden müssen. Typische Einsatzbereiche sind Großküchen und Industriebetriebe ebenso wie Gemeinschaftsduschen und sanitäre Bereiche in Schwimmbädern.
Der Rinnenkörper aus Edelstahl wird vollständig in den Estrich eingebunden. Höhenverstellbare Füße erleichtern dabei die Ausrichtung auf das vorgesehene Einbauniveau. Je nach Nutzung und anfallendem Abwasser stehen unterschiedliche Rostabdeckungen, Ablaufvarianten und individuelle Abmessungen zur Verfügung.
Die wichtigsten Eigenschaften im Überblick
- für linienförmige Entwässerung in Großküchen, Industrie- und Sanitärbereichen
- höhenverstellbare Füße zur Anpassung an die Einbausituation
- unterschiedliche Rostabdeckungen passend zum jeweiligen Einsatzbereich
- individuelle Abmessungen und Sonderanfertigungen möglich
- unterschiedliche Möglichkeiten für senkrechte und waagerechte Ablaufanschlüsse
- mit unserem Collectus um punktuelle Bodenabläufe ergänzbar
- mit Abläufen Fluentis für die Einbindung in unterschiedliche Ablauf- und Abdichtungssituationen kombinierbar
Rostabdeckungen passend zum Einsatzbereich

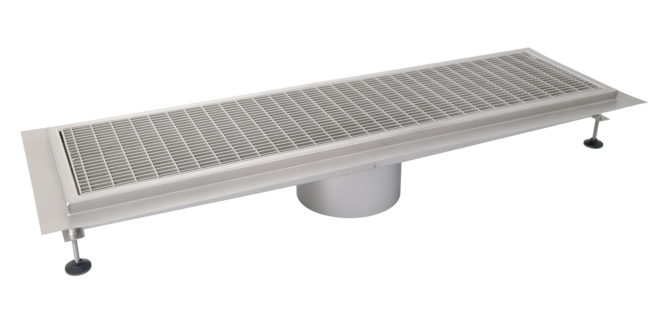

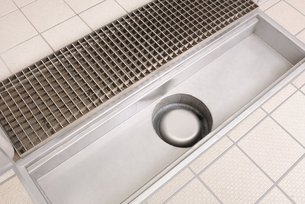

Welche Abdeckung sich für die Collecta empfiehlt, richtet sich nach Nutzung und Umgebung. Für Küchenbereiche stehen klassische Maschenroste zur Verfügung. Wo beispielsweise fetthaltige Abwässer oder Schmierstoffe auftreten können, bieten sich rutschhemmende Maschenroste mit gezackter Oberfläche an.

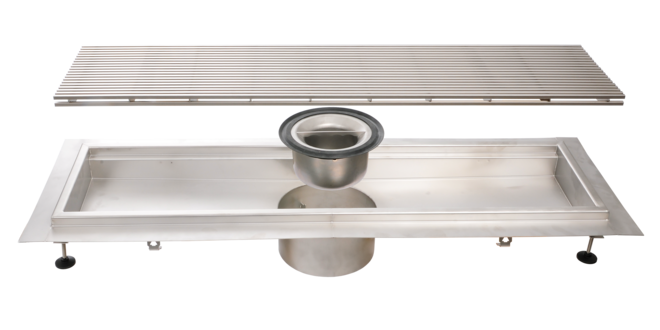

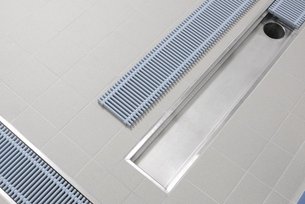

Für Gemeinschaftsduschen und vergleichbare Barfußbereiche sind Längsstabroste mit schmalen Stegen vorgesehen. Ergänzend stehen aufrollbare Schwimmbadroste aus PVC zur Verfügung. Diese werden standardmäßig in den Breiten 160 und 250 mm angeboten, sind in Schwarz, Grau und Weiß erhältlich und entsprechen der Rutschhemmklasse R11. Auf diese Weise lässt sich die Abdeckung gezielt auf die Anforderungen des jeweiligen Innenbereichs abstimmen.
Flexible Planung für unterschiedliche Einbausituationen

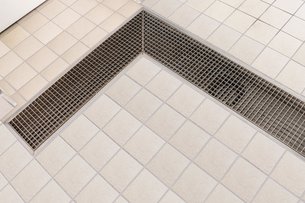

Neben den Standardausführungen kann die Collecta auch an projektspezifische Anforderungen angepasst werden. Neben individuellen Abmessungen sind unter anderem Eckausbildungen und T-Stücke möglich. So lassen sich auch komplexere Rinnenverläufe auf die jeweilige Raumsituation abstimmen.
Senkrechte und waagerechte Stutzen für unterschiedliche Anschlussbedingungen
Auch beim Ablauf lässt sich die Collecta an die jeweilige Einbausituation anpassen. Neben dem standardmäßig mittig positionierten Stutzen mit senkrechtem Abgang sind weitere Ausführungen möglich. Dazu zählen individuell positionierte, verlängerte oder verjüngte Stutzen ebenso wie Varianten mit waagerechtem Abgang.
So kann die Entwässerungsrinne bereits bei der Planung auf die vorhandene Leitungsführung, die verfügbare Aufbauhöhe und den vorgesehenen Bodenaufbau abgestimmt werden. Je nach Ausführung stehen unterschiedliche Anschlussdimensionen zur Verfügung.
Die entsprechenden Abläufe sind mit Geruchsverschluss ausgeführt. Gummidichtungen und Bodenflansche ermöglichen bei entsprechenden Ausführungen den wasserundurchlässigen Einbau auf Höhe der Abdichtungsebene oberhalb der Bodenplatte. Damit lassen sich Rinne, Ablauf, Abdichtung und weiterführende Entwässerungsleitung gezielt auf die jeweilige Einbausituation abstimmen.
Collectus für die punktuelle Entwässerung
Wo anstelle einer Entwässerungsrinne ein punktueller Ablauf benötigt wird, ergänzt der Bodenablauf Collectus das System. Die Edelstahl-Bodenabläufe sind mit senkrechten oder waagerechten Stutzen erhältlich. Die Ablaufstutzen stehen in den Nennmaßen DN 70, DN 100 und DN 200 zur Verfügung und eignen sich damit beispielsweise für Großküchen, industrielle Bereiche und sanitäre Anwendungen.
Alle Bodenabläufe Collectus verfügen über einen herausnehmbaren Geruchsverschluss und lassen sich dadurch einfach spülen und reinigen. Unterschiedliche Rostabdeckungen ermöglichen zusätzlich die Anpassung an den jeweiligen Einsatzbereich. Neben Standard-Maschenrosten und Stabrosten stehen auch rutschhemmende Maschenroste für Bereiche zur Verfügung, in denen beispielsweise ölhaltige Abwässer oder Schmierstoffe auftreten können.
Fluentis für die Anbindung an Abdichtung und Ablauf
Die zusätzlichen Abläufe Fluentis ergänzen sowohl die Rinne Collecta als auch die Bodenabläufe Collectus bei der Einbindung in den Bodenaufbau.
Verschraubbare Abdichtungsflansche mit EPDM-Dichtungsringen a sorgen für den wasserundurchlässigen Anschluss der Abdichtungsebene oberhalb der Betondecke. Zusätzliche Gummidichtungen b innerhalb des Ablaufs stellen den wasserdichten Anschluss an die Stutzen der Rinne beziehungsweise des Bodenablaufs her.
Damit lassen sich Collecta, Collectus und Fluentis als aufeinander abgestimmte Komponenten für Linienentwässerung, Punktentwässerung sowie die Anbindung an Abdichtung und weiterführende Entwässerung kombinieren.
Häufige Fragen zu unserer Collecta
Industrie- und Großküchenrinne Collecta |
|
|---|---|
|
Einlaufbreiten |
160 mm* 250 mm** 500 mm** |
|
Anschlussstutzen |
*DN 100 = Ø 110 mm **DN 200 = Ø 204 mm |
|
Einlauflängen |
1.005 mm 1.505 mm 2.005 mm 3.005 mm |
|
Gesamthöhe |
von 90 - 140 mm |
|
Rinnenhöhe ohne Stutzen |
80 mm 60 mm bei folgenden Einlaufbreiten / -längen: 160 mm / 1.005 mm 160 mm / 1.505 mm 160 mm / 2.005 mm |
|
Material |
Edelstahl (V2A) 1,5 mm |
|
Infos |
Individuelle Abmessungen möglich 50 mm Flansch umlaufend Verschiedene Rostabdeckungen zur Auswahl, auch rutschhemmend, Schwimmbadrost aus PVC und befliesbare Edelstahlschale |

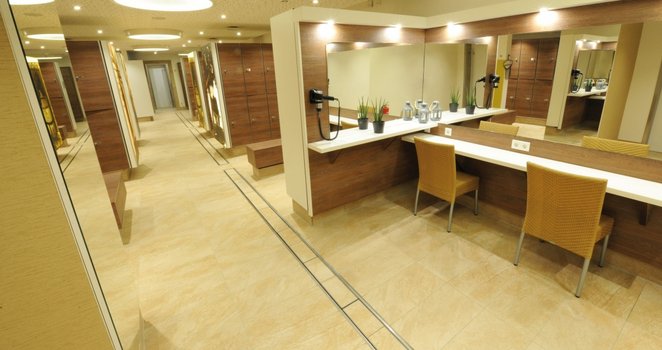

Unsere Kunden präsentieren ihre Projekte:
Industrie-, Dusch- und Küchenrinne Collecta
📋 Kopiert!

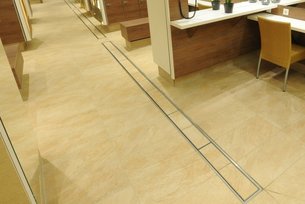

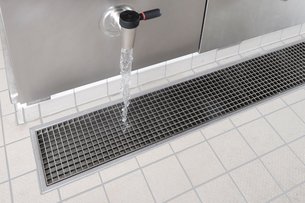

Unsere „Collecta“ in der Praxis
Häufige Fragen zur Collecta
Unsere Collecta ist für die linienförmige Entwässerung von Innenbereichen ausgelegt, in denen größere Wassermengen anfallen. Typische Einsatzbereiche sind Großküchen, Industriebetriebe, Gemeinschaftsduschen sowie sanitäre Bereiche in Schwimmbädern.
Die Collecta verbindet einen Rinnenkörper aus Edelstahl mit höhenverstellbaren Füßen, unterschiedlichen Rostabdeckungen und verschiedenen Möglichkeiten zur Ablaufanbindung. Darüber hinaus sind individuelle Abmessungen und Sonderanfertigungen für projektspezifische Einbausituationen möglich.
Ja. Höhenverstellbare Füße ermöglichen die Ausrichtung der Collecta auf das vorgesehene Einbauniveau. Bei den Standardausführungen lässt sich die Gesamthöhe von 90 bis 140 mm einstellen.
Die Collecta ist standardmäßig mit Einlaufbreiten von 160, 250 und 500 mm erhältlich. Als Einlauflängen stehen 1.005, 1.505, 2.005 und 3.005 mm zur Verfügung. Darüber hinaus können individuelle Abmessungen als Sonderanfertigung realisiert werden.
Je nach Einsatzbereich stehen unterschiedliche Rostabdeckungen zur Verfügung. Dazu zählen Maschenroste für Küchenbereiche, rutschhemmende Maschenroste mit gezackter Oberfläche, Längsstabroste für Barfußbereiche sowie Schwimmbadroste aus PVC.
Für Küchenbereiche können klassische Maschenroste eingesetzt werden. Fallen fetthaltige Abwässer oder Schmierstoffe an, bieten sich rutschhemmende Maschenroste mit gezackter Oberfläche an, die zusätzliche Standsicherheit bieten.
Für Gemeinschaftsduschen und andere Barfußbereiche stehen Längsstabroste mit 7 x 7 mm starken Stäben zur Verfügung. Ergänzend können aufrollbare Schwimmbadroste aus PVC eingesetzt werden.
Ja. Neben dem standardmäßig mittig positionierten Stutzen mit senkrechtem Abgang sind weitere Ausführungen möglich. Dazu zählen individuell positionierte, verlängerte oder verjüngte Stutzen ebenso wie Varianten mit waagerechtem Abgang. So lässt sich die Collecta an unterschiedliche Leitungsführungen und Bodenaufbauten anpassen.
Bei einer Einlaufbreite von 160 mm wird die Collecta mit einem Anschluss in DN 100 ausgeführt. Ab einer Einlaufbreite von 250 mm stehen je nach Ausführung Anschlüsse in DN 100 oder DN 200 zur Verfügung.
Ja. Die Abläufe der Collecta sind mit Geruchsverschluss erhältlich. Auch die Bodenabläufe Collectus verfügen über einen herausnehmbaren Geruchsverschluss und lassen sich dadurch einfach spülen und reinigen.
Ja. Zusätzlich zu den Standardabmessungen kann die Collecta an projektspezifische Anforderungen angepasst werden. Neben individuellen Abmessungen sind unter anderem Eckausbildungen und T-Stücke möglich.
Der Rinnenkörper der Collecta muss vollständig im Estrich eingefasst werden. Die höhenverstellbaren Füße dienen zuvor der Ausrichtung auf das erforderliche Einbauniveau. Zusätzlich sind die jeweiligen Einbauvorschriften sowie gegebenenfalls die Vorgaben des verwendeten Abdichtungssystems zu berücksichtigen.
Die Collecta dient der linienförmigen Entwässerung größerer Flächen. Collectus ergänzt das System um Bodenabläufe für die punktuelle Entwässerung. Dadurch können innerhalb eines Projektes unterschiedliche Entwässerungssituationen mit aufeinander abgestimmten Lösungen umgesetzt werden.
Die Bodenabläufe Collectus sind mit senkrechten oder waagerechten Stutzen erhältlich. Die Ablaufstutzen stehen in den Nennmaßen DN 70, DN 100 und DN 200 zur Verfügung. Alle Ausführungen verfügen über einen herausnehmbaren Geruchsverschluss. Unterschiedliche Rostabdeckungen ermöglichen zusätzlich die Anpassung an den jeweiligen Einsatzbereich.
Die Abläufe Fluentis ergänzen die Collecta und die Bodenabläufe Collectus bei der Einbindung in den Bodenaufbau. Verschraubbare Abdichtungsflansche mit EPDM-Dichtungsringen sorgen für den wasserundurchlässigen Anschluss der Abdichtungsebene oberhalb der Betondecke. Zusätzliche Gummidichtungen stellen den wasserdichten Anschluss an die Stutzen der Rinne beziehungsweise des Bodenablaufs her.
Ja. Collecta, Collectus und Fluentis lassen sich entsprechend der jeweiligen Planung als aufeinander abgestimmte Komponenten einsetzen. Damit können linienförmige und punktuelle Entwässerung sowie die Anbindung an Abdichtung und weiterführende Entwässerungsleitungen innerhalb eines Systems berücksichtigt werden.
