Hochleistungsbodenabläufe Collectus
Unser Bodenablauf Collectus ermöglicht die punktuelle Entwässerung in Großküchen, Industrie- und Sanitärbereichen. Ausführungen mit senkrechten oder waagerechten Stutzen sowie unterschiedliche Rostabdeckungen erlauben die Anpassung an verschiedene Einbausituationen. Ein herausnehmbarer Geruchsverschluss erleichtert Reinigung und Wartung. In Kombination mit unseren Abläufen Fluentis lässt sich der Collectus zudem sicher an Abdichtungsebene und weiterführende Entwässerung anbinden.
Online bestellen
Im Shop konfigurierbar
Sondermaße lieferbar in 5 bis 20 Werktagen
Bodenablauf für Großküchen, Industrie und Sanitärbereiche
Unser Bodenablauf Collectus ist für die punktuelle Entwässerung von Innenbereichen ausgelegt. Ob Großküche, Industriebereich oder sanitäre Anlage: Überall dort, wo Wasser gezielt an einzelnen Stellen aufgenommen werden soll, bietet das System eine robuste Lösung aus Edelstahl.
Je nach Einbausituation stehen Ausführungen mit senkrechtem oder waagerechtem Stutzen zur Verfügung. Unterschiedliche Anschlussdimensionen und Rostabdeckungen ermöglichen eine weitere Anpassung an Nutzung und Bodenaufbau. Ein herausnehmbarer Geruchsverschluss erleichtert zudem die Reinigung und Wartung des Ablaufs.
Die wichtigsten Eigenschaften im Überblick
- für die punktuelle Entwässerung von Großküchen, Industrie- und Sanitärbereichen
- wahlweise mit senkrechtem oder waagerechtem Ablauf
- Ablaufstutzen in DN 70, DN 100 und DN 200
- herausnehmbarer Geruchsverschluss
- unterschiedliche Rostabdeckungen passend zum Einsatzbereich
- einfach zugänglich zum Spülen und Reinigen
- mit Abläufen Fluentis als Zubehör für unterschiedliche Abdichtungs- und Ablaufsituationen kombinierbar
Senkrechter oder waagerechter Ablauf

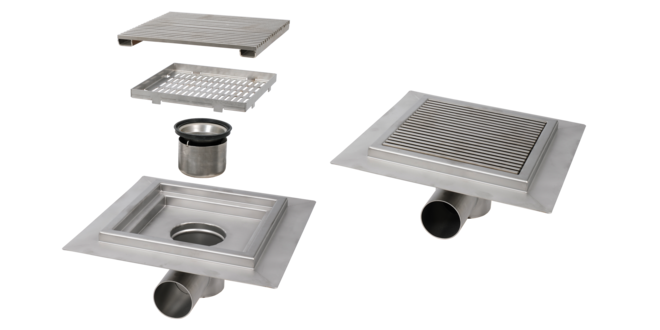

Welcher Collectus zum Einsatz kommt, richtet sich unter anderem nach dem vorhandenen Bodenaufbau und der Leitungsführung. Ausführungen mit senkrechtem Abgang führen das Wasser direkt nach unten weiter. Wo die Entwässerungsleitung seitlich geführt werden muss oder eine geringere Aufbauhöhe erforderlich ist, stehen Varianten mit waagerechtem Stutzen zur Verfügung.

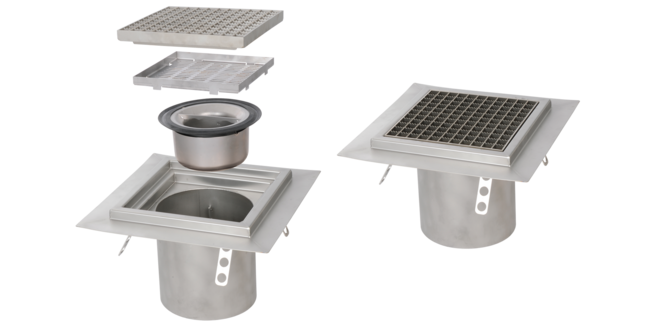

Die waagerechten Ausführungen können je nach Ablauf bereits mit einer Gesamtaufbauhöhe ab 155 mm realisiert werden. Für unterschiedliche Anschlussbedingungen stehen Ablaufstutzen in DN 70, DN 100 und DN 200 zur Auswahl.
Rostabdeckungen passend zur Nutzung
Auch die Abdeckung lässt sich auf den jeweiligen Einsatzbereich abstimmen. Zur Auswahl stehen Standard-Maschenroste, rutschhemmende Maschenroste sowie Längsstabroste.
Für Großküchen und Industriebereiche, in denen beispielsweise ölhaltige Abwässer oder Schmierstoffe auftreten können, eignen sich rutschhemmende Maschenroste mit gezackter Oberfläche. Sie unterstützen einen sicheren Stand auf entsprechend beanspruchten Flächen.
Herausnehmbarer Geruchsverschluss für einfache Reinigung
Alle Collectus-Bodenabläufe verfügen über einen herausnehmbaren Geruchsverschluss. Dadurch bleibt der Ablauf für Reinigung und Wartung gut zugänglich und lässt sich bei Bedarf einfach spülen.
Gerade in Bereichen mit regelmäßigem Wasser- oder Schmutzeintrag ermöglicht der entnehmbare Aufbau einen unkomplizierten Zugang zum Inneren des Ablaufs.
Fluentis für die sichere Einbindung in den Bodenaufbau
Für die Anbindung des Collectus an unterschiedliche Abdichtungs- und Ablaufsituationen stehen unsere Abläufe Fluentis als zusätzliches Zubehör zur Verfügung. Sie nehmen die Stutzen der Bodenabläufe auf und schaffen die Verbindung zur weiterführenden Entwässerung.
Verschraubbare Abdichtungsflansche mit EPDM-Dichtungsringen sorgen für den wasserundurchlässigen Anschluss der Abdichtungsebene oberhalb der Betondecke. Zusätzliche Gummidichtungen innerhalb des Fluentis stellen den wasserdichten Anschluss zum Stutzen des Collectus her.
Je nach Einbausituation sind auch bei Fluentis senkrechte und waagerechte Ausführungen erhältlich. So können Bodenablauf, Abdichtungsebene und weiterführende Entwässerungsleitung aufeinander abgestimmt geplant werden.
Collectus und Fluentis als abgestimmtes Entwässerungssystem
Mit Collectus und Fluentis lassen sich die einzelnen Funktionen des Bodenaufbaus gezielt miteinander verbinden: Der Collectus übernimmt die punktuelle Wasseraufnahme an der Oberfläche, während Fluentis den Anschluss an die Abdichtungsebene und die weiterführende Ableitung unterstützt.
Damit steht für unterschiedliche Aufbauhöhen, Leitungsführungen und Anschlussbedingungen ein flexibel planbares System für die Innenraumentwässerung zur Verfügung.
Häufige Fragen zu unserem Collectus
Rost
Schmutzsieb
Geruchsverschluss

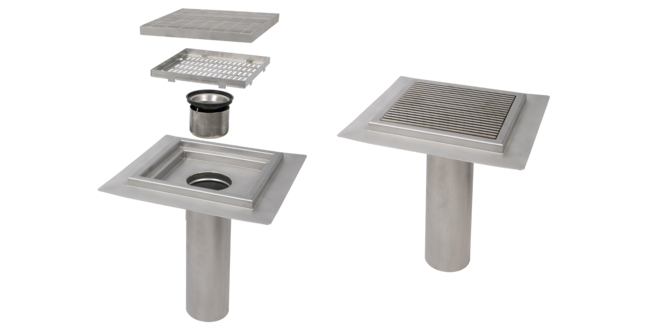

Bodenablauf Collectus mit senkrechtem Stutzen
Ablauf Fluentis mit verschraubbaren Abdichtungsflanschen mit
EPDM-Dichtungsringen.
Gummidichtungen innerhalb des Ablaufs Fluentis.
Hochleistungsablauf Collectus |
|
|---|---|
|
Einlaufmaße |
250 x 250 mm |
|
Lichte Weiten / Außenmaße |
290 x 290 mm |
|
Auflagehöhe |
45 mm |
|
Gesamthöhe |
400 mm¹ ² 250 mm³ 155 mm⁴ 180 mm⁵ |
|
Erhältliche Stutzenform / -durchmesser |
¹senkrechter Stutzen DN 70 = Ø 75 mm ²senkrechter Stutzen DN 100 = Ø 110 mm ³senkrechter Stutzen DN 200 = Ø 204 mm ⁴waagerechter Stutzen DN 70 = Ø 75 mm ⁵waagerechter Stutzen DN 100 = Ø 110 mm |
|
Material |
Edelstahl (V2A) 1,5 mm |
|
Infos |
50 mm Flansch umlaufend Verschiedene Rostabdeckungen zur Auswahl, auch rutschhemmend und befliesbare Edelstahlschale |
Unsere Kunden präsentieren ihre Projekte:
Hochleistungsbodenabläufe Collectus
Hochleistungsbodenabläufe Collectus
📋 Kopiert!
Häufige Fragen zum Collectus
Unser Collectus ist für die punktuelle Entwässerung von Innenbereichen vorgesehen. Typische Einsatzgebiete sind Großküchen, Industriebereiche und sanitäre Anlagen, in denen Wasser gezielt an einzelnen Stellen aufgenommen und abgeführt werden soll.
Die Collecta ist eine Rinne für die linienförmige Entwässerung, während der Collectus Wasser punktuell über einen Bodenablauf aufnimmt. Beide Systeme können entsprechend der jeweiligen Entwässerungssituation innerhalb eines Projektes eingesetzt werden.
Ja. Der Collectus ist sowohl mit senkrechtem als auch mit waagerechtem Stutzen erhältlich. Dadurch lässt sich der Bodenablauf an unterschiedliche Bodenaufbauten und Leitungsführungen anpassen.
Die Ablaufstutzen des Collectus sind in den Nennmaßen DN 70, DN 100 und DN 200 verfügbar. Dadurch stehen unterschiedliche Anschlussdimensionen für die jeweilige Entwässerungsplanung zur Verfügung.
Je nach Ausführung beträgt die Gesamthöhe eines Collectus mit waagerechtem Abgang 155 oder 180 mm. Die Variante mit 155 mm ermöglicht damit auch eine vergleichsweise geringe Gesamtaufbauhöhe.
Je nach Ablauf beträgt die Höhe des Collectus mit senkrechtem Abgang 250 oder 400 mm. Welche Ausführung geeignet ist, richtet sich nach der vorgesehenen Anschluss- und Einbausituation.
Ja. Alle Collectus-Bodenabläufe verfügen über einen herausnehmbaren Geruchsverschluss. Dieser bleibt dadurch für Reinigung und Wartung gut zugänglich.
Der herausnehmbare Geruchsverschluss ermöglicht einen direkten Zugang zum Ablauf. Dadurch lässt sich der Collectus einfach spülen und reinigen.
Für den Collectus stehen Standard-Maschenroste, rutschhemmende Maschenroste sowie Längsstabroste zur Auswahl. Damit kann die Abdeckung auf den jeweiligen Einsatzbereich abgestimmt werden.
In Bereichen, in denen beispielsweise ölhaltige Abwässer oder Schmierstoffe auftreten können, bieten sich rutschhemmende Maschenroste an. Ihre gezackte Oberfläche unterstützt einen sicheren Stand auf entsprechend beanspruchten Flächen.
Die quadratische Einlauffläche des Collectus besitzt eine Kantenbreite von 250 mm. Die Ansichtsbreite beträgt im eingebauten Zustand 290 mm.
Fluentis ergänzt den Bodenablauf Collectus bei der Anbindung an Abdichtung und weiterführende Entwässerung. Verschraubbare Abdichtungsflansche mit EPDM-Dichtungsringen ermöglichen den wasserundurchlässigen Anschluss der Abdichtungsebene oberhalb der Betondecke. Zusätzliche Gummidichtungen stellen die wasserdichte Verbindung zum Stutzen des Bodenablaufs her.
Ja. Fluentis steht für unterschiedliche Einbausituationen mit senkrechten und waagerechten Abgängen zur Verfügung. Dadurch können Bodenablauf, Abdichtungsebene und weiterführende Entwässerungsleitung auf den jeweiligen Bodenaufbau abgestimmt werden.
