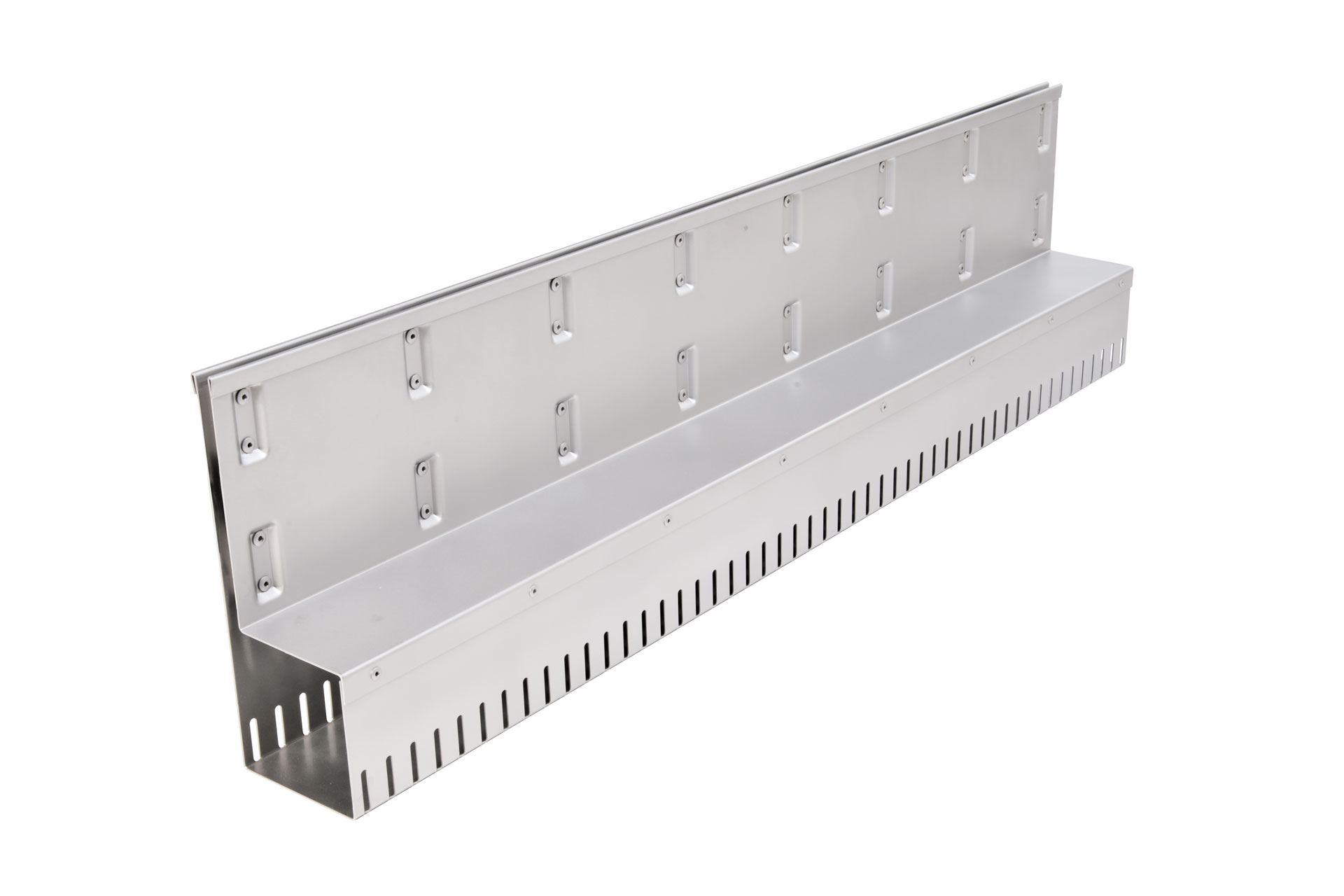

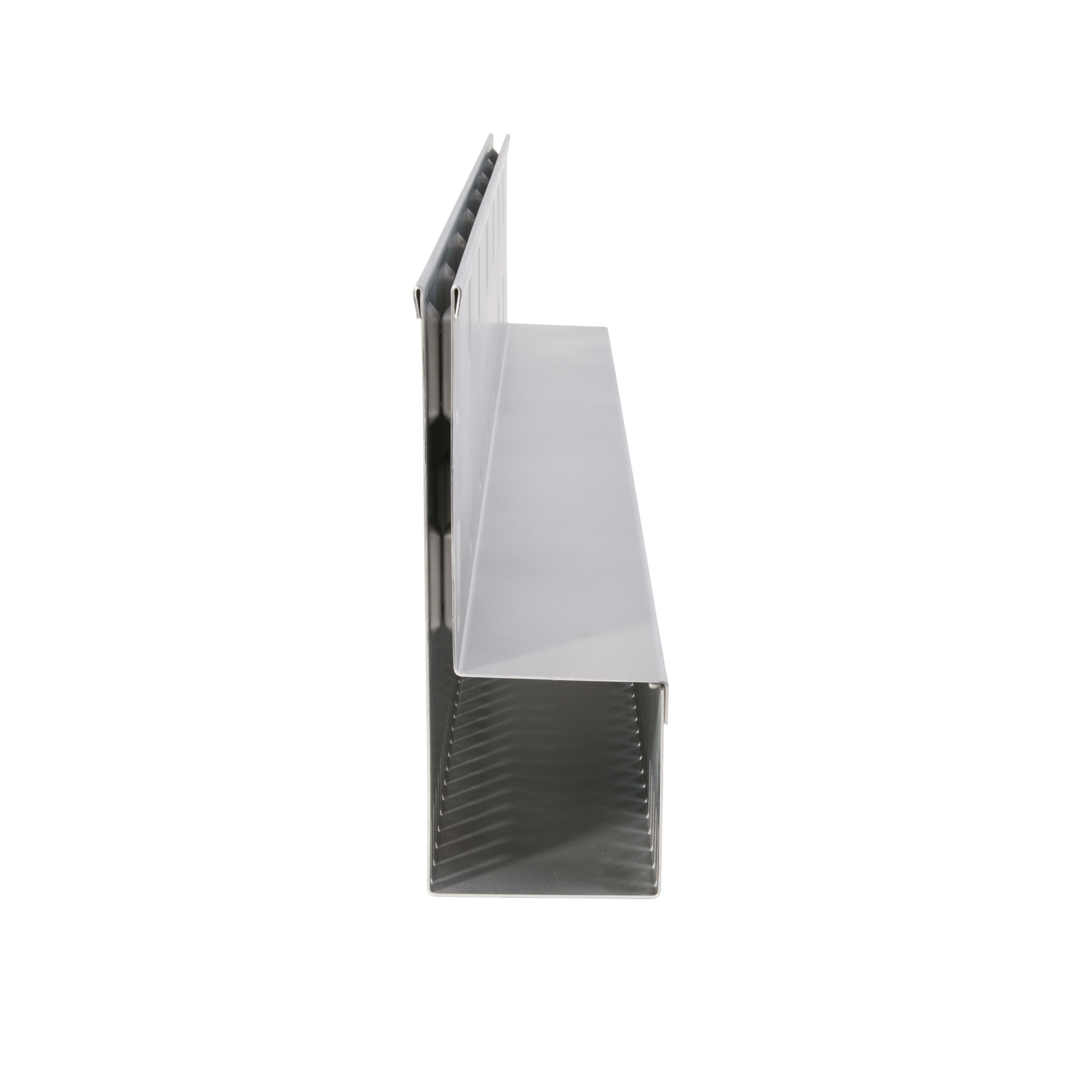

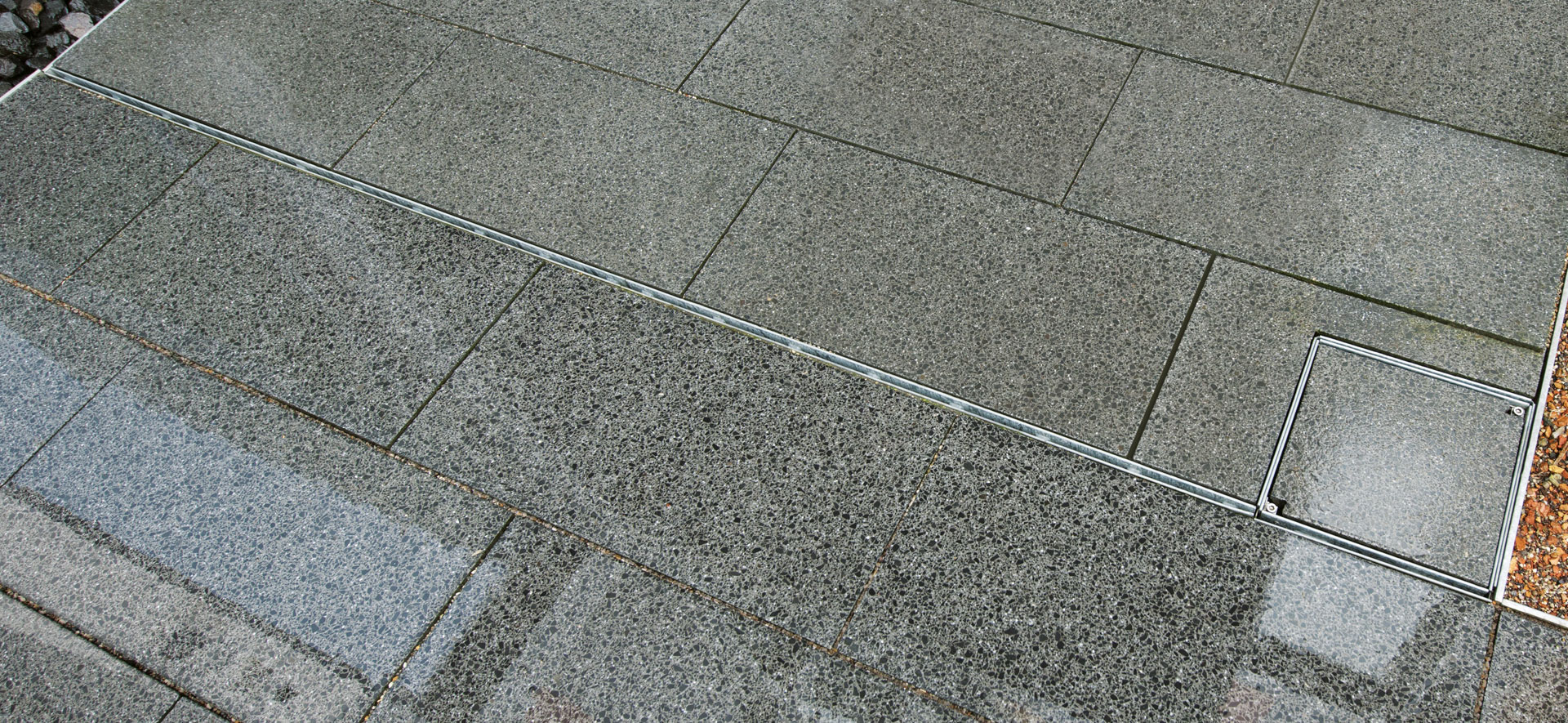

Schlitzrinne Lamina Fix

Fixe Aufbauhöhe, dezente Drainage

  • minimalistisch und leistungsstark
  • hohe Stabilität gegenüber Schubkräften dank acht Aussteifungsprägungen pro Meter
  • auch Anschluss an einen Stutzen möglich
  • abgestimmte Spül- und Revisionskästen erhältlich, auch über Eck


Noch Fragen? Wir helfen gerne persönlich weiter!

+49 5207/95040 anfragen@richard-brink.de

Mit unserer Schlitzrinne „Lamina Fix“ bieten wir eine leistungsfähige und gleichzeitig dezente Entwässerungslösung. Sie eignet sich besonders für die Linienentwässerung, bei der die Drainage nicht vom architektonischen Gesamtbild ablenken soll. Mit acht Aussteifungsprägungen pro Rinnenmeter weist sie eine dauerhafte Stabilität gegenüber Schubkräften auf. Das durch den Schlitz einlaufende Niederschlagswasser wird zuverlässig in den großzügigen Rinnenkörper abgeführt, durch den es zu den Entwässerungspunkten weitergeleitet wird. Durch die Drainageschlitze kann das Wasser zudem in den Untergrund versickern. Je nach Einbausituation kann die Schlitzrinne auch an einen Stutzen angeschlossen werden, der das Wasser dann sicher ableitet, wenn der Untergrund kein Wasser mehr aufnimmt. Die Standardlänge beträgt einen Meter, individuelle Sonderanfertigungen bis zu einer Länge von drei Metern sind ebenso möglich.



Für eine einfache Wartung können Revisions- und Spülkästen integriert werden. Zusätzlich bieten wir passende End- und Verbindungsstücke sowie Außen- und Innenecken. Neben der fixen Ausführung umfasst unser Sortiment mit der „Lamina“ auch eine höhenverstellbare Drainage-Variante.

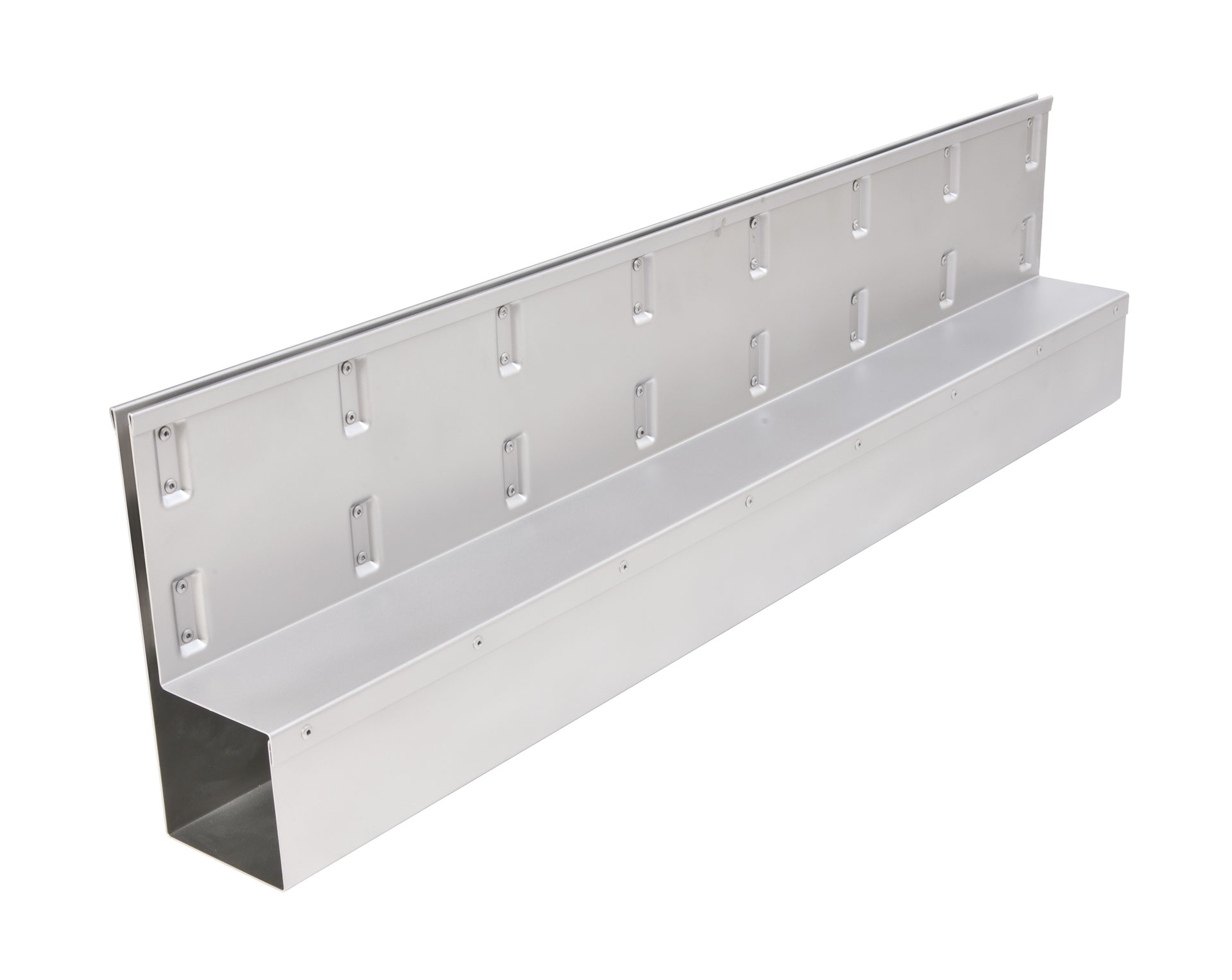

Lamina fix


Einlaufbreiten: Längen: Halshöhe / Gesamthöhe:
80 mm / 100 mm*

Schlitzbreite:
10 mm

1.000 mm
bis 1.500 mm einteilig möglich
65 mm / 140 mm
95 mm / 170 mm
160 mm / 260 mm

Material Infos Zubehör
Edelstahl (V2A) 1,5 mm
feuerverzinkter Stahl 1,5 mm
Ecken möglich
Individuelle Aufteilung möglich
Zuschnittservice*
Endstücke
U-Verbinder

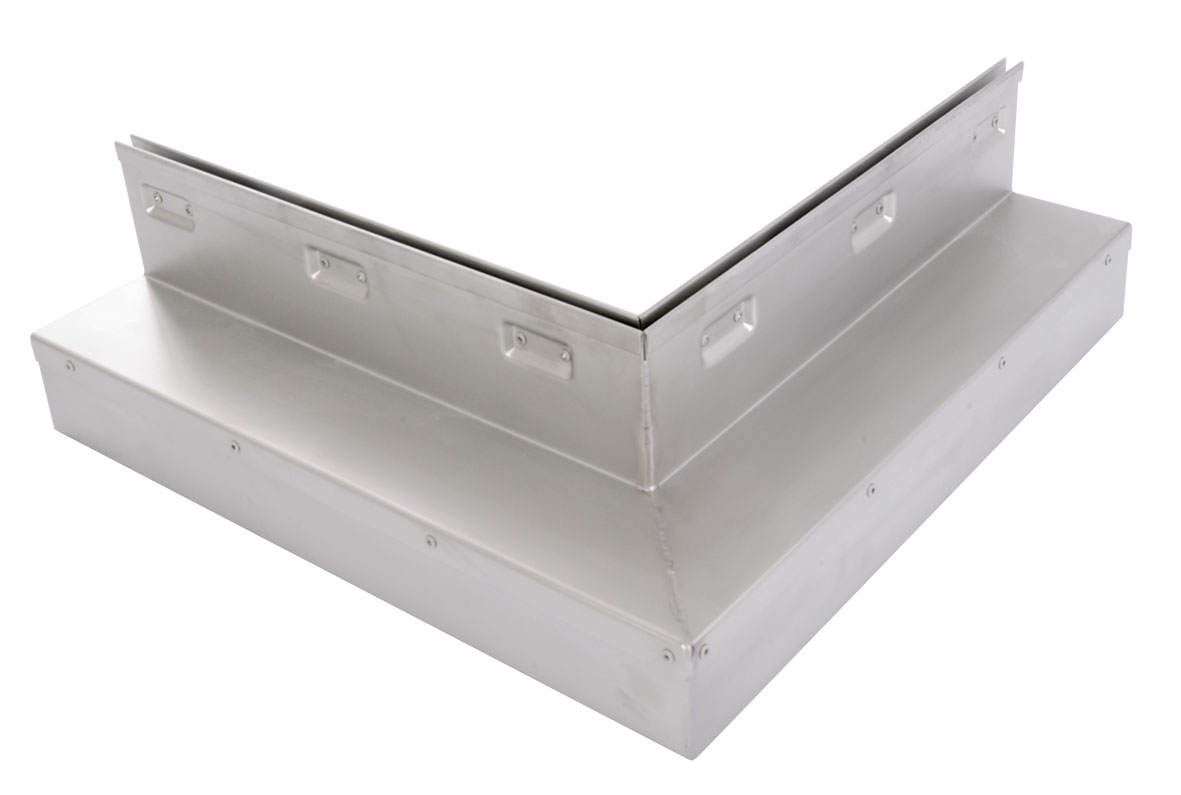

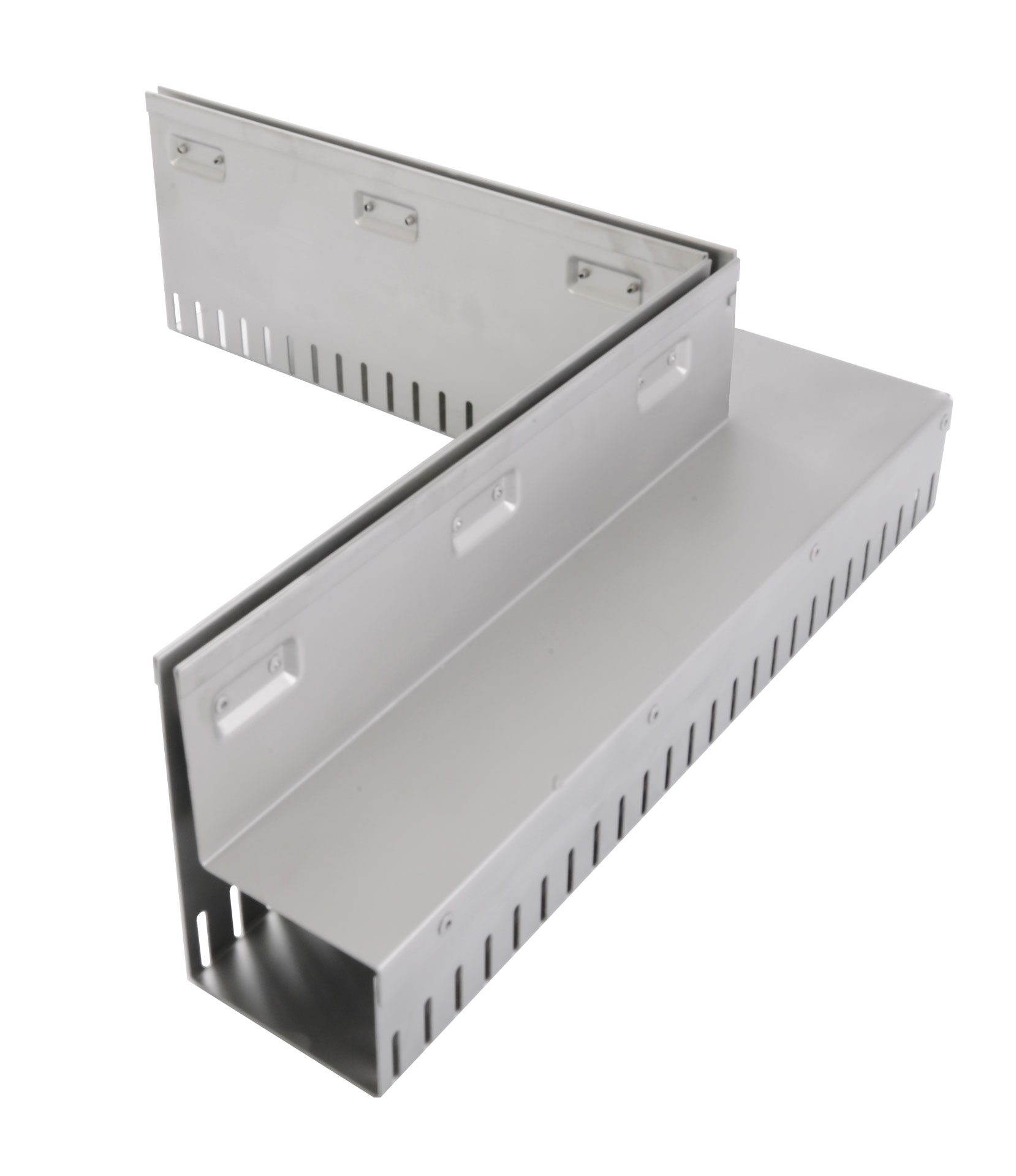

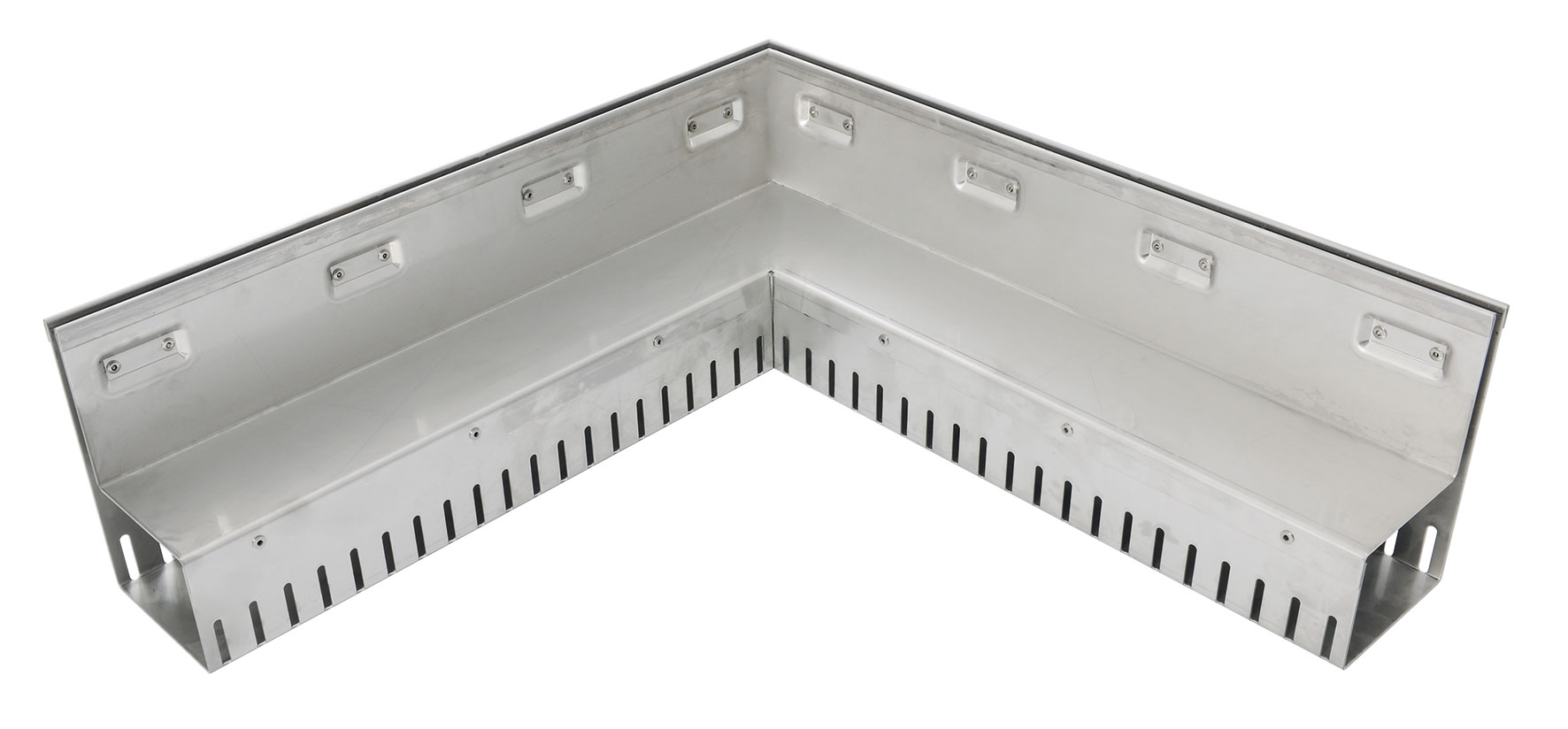

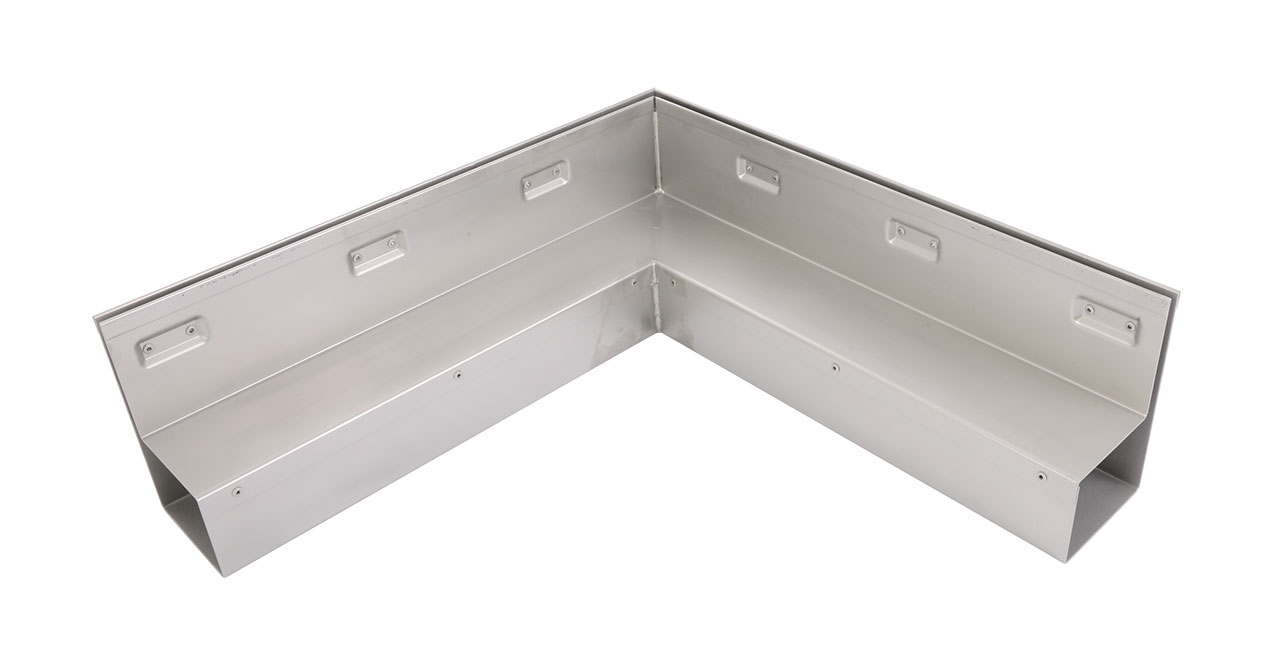

Außen- und Innenecken

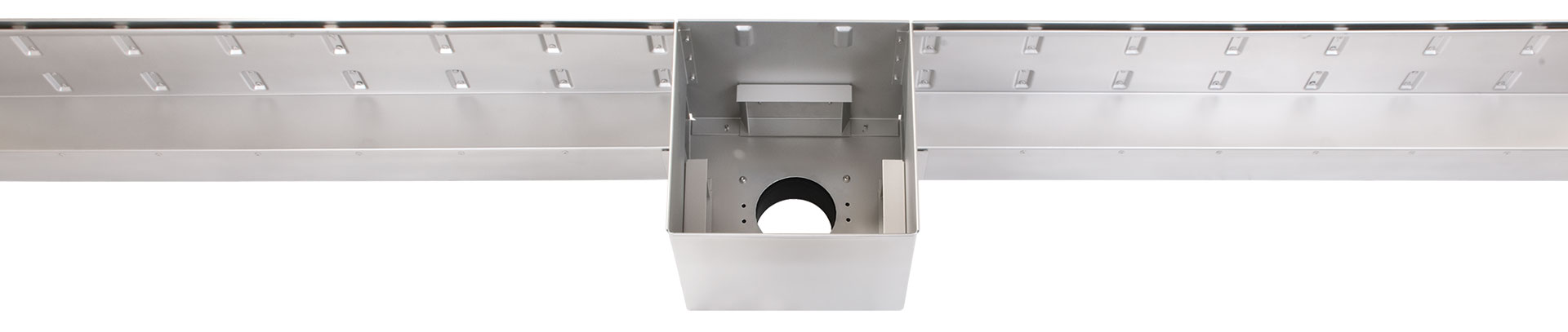

Revisionskästen
Spülkästen

*gilt nur für Entwässerungsrinne



Drainagerinnen im Vergleich



Prospekt
Zeichnung-PDF
Zeichnung-DXF
Technisches Datenblatt -Dränagerinne-
Technisches Datenblatt -Entwässerungsrinne-
Video: Drainagerinnen im Vergleich

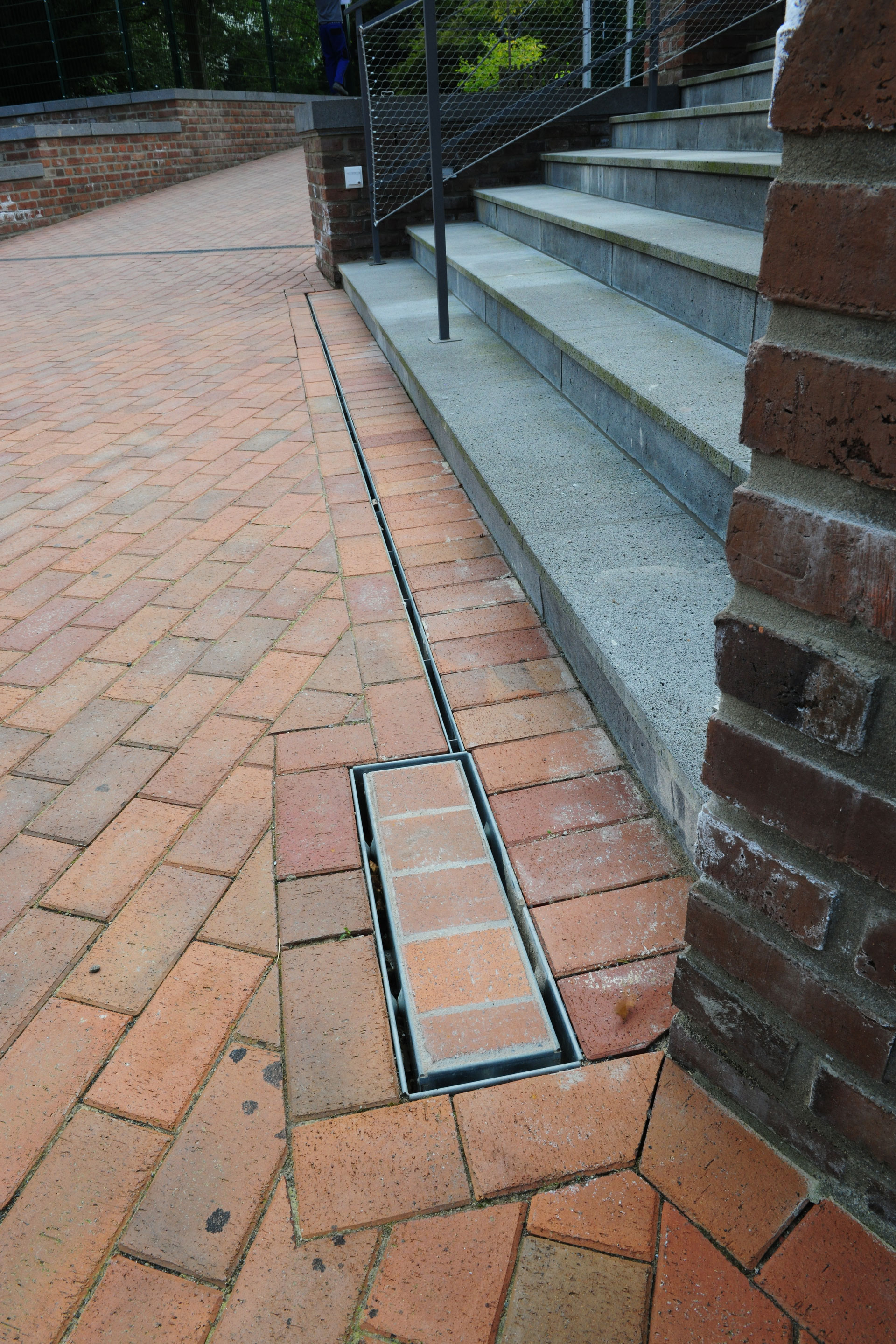

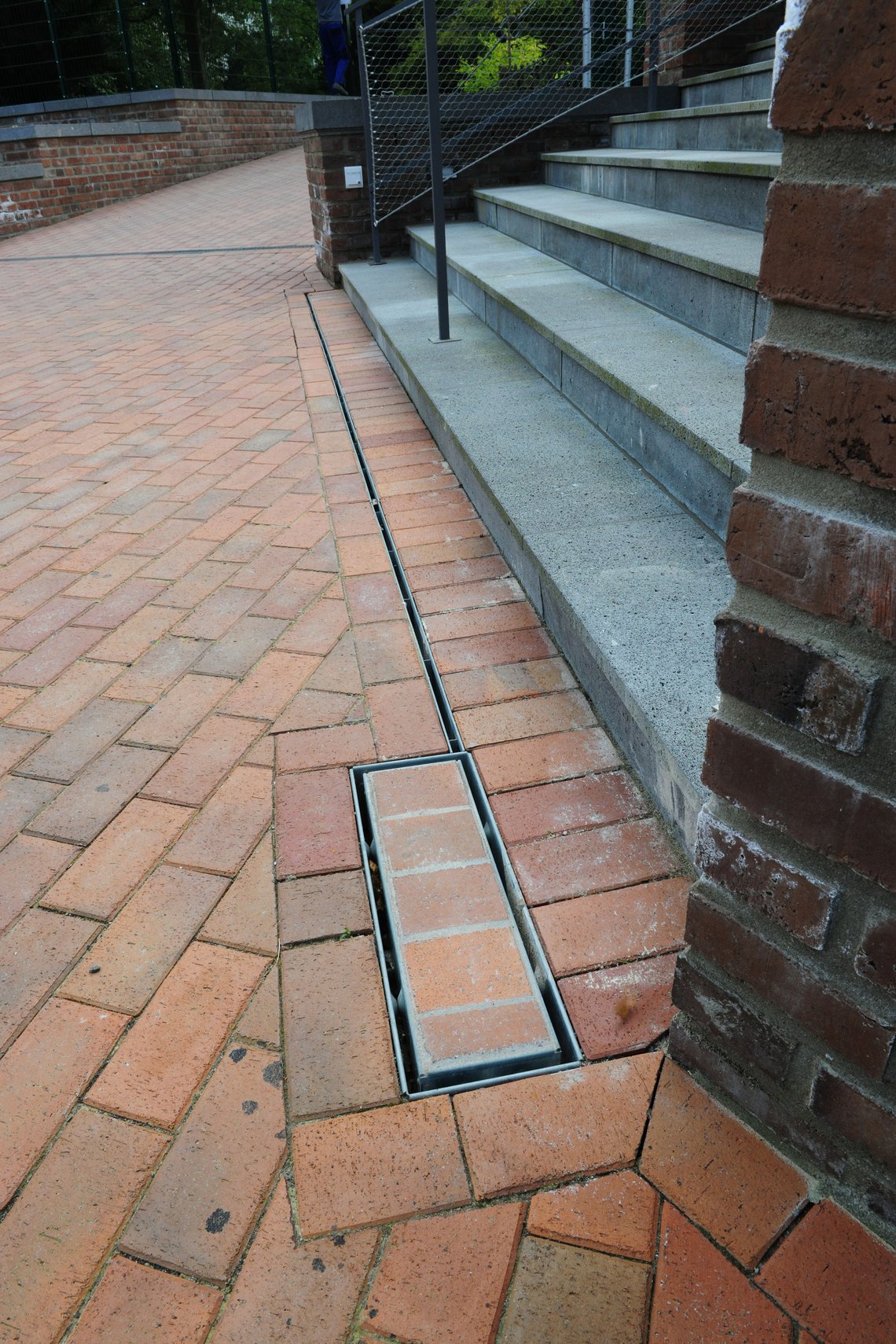

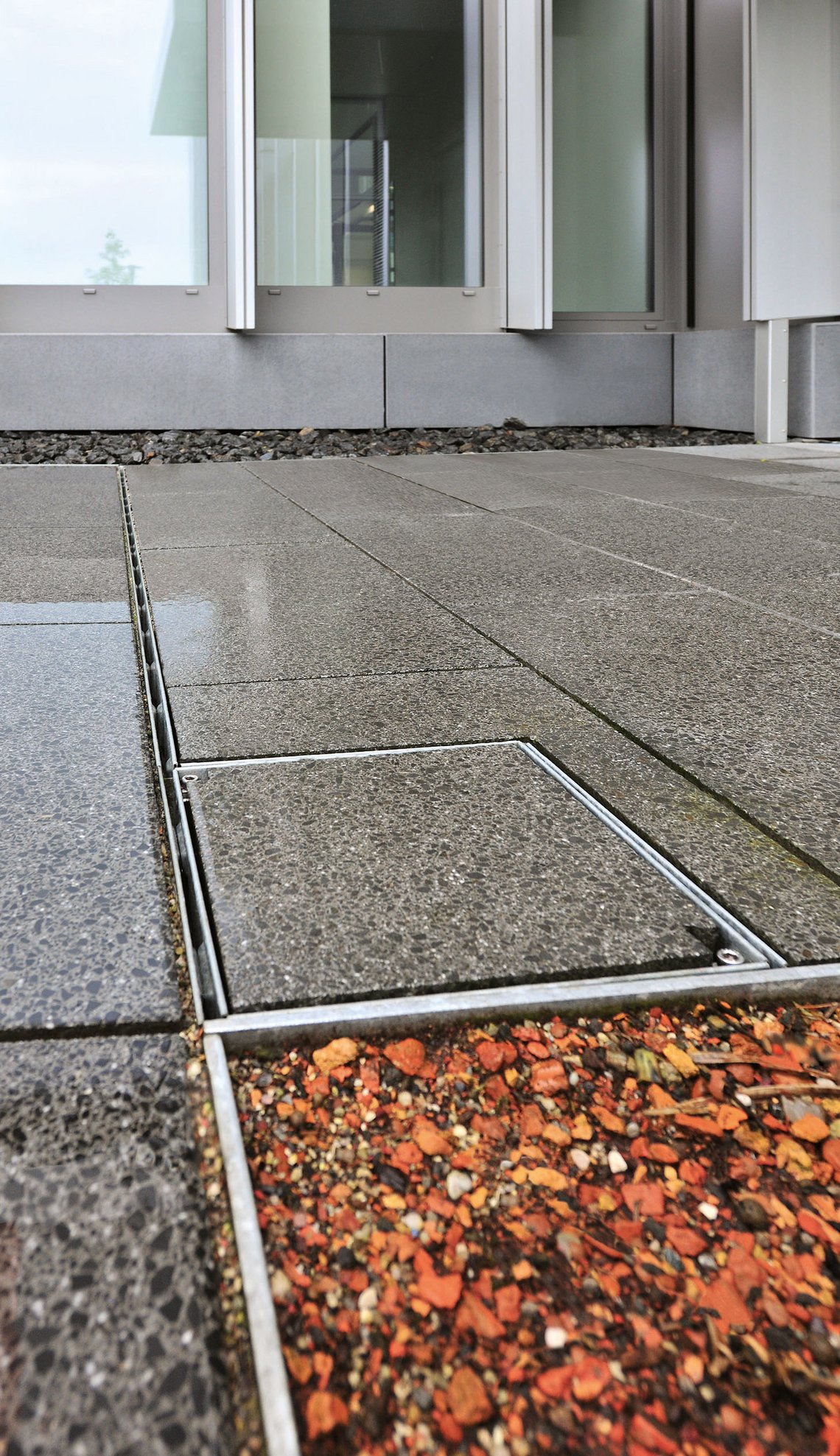

Unsere „Lamina Fix“ in der Praxis

Sprudelnde Burgenlandschaft

Entwässerungslösungen der Firma Richard Brink für barrierefreie Brunnenanlage

Mit dem Ziel, der eigenen Stadtgeschichte Rechnung zu tragen und gleichzeitig den öffentlichen Raum für seine Bewohner aufzuwerten, entstand in Lüdinghausen eine einzigartige Springbrunnenanlage. Die Kombination aus teils gravierten…

mehr

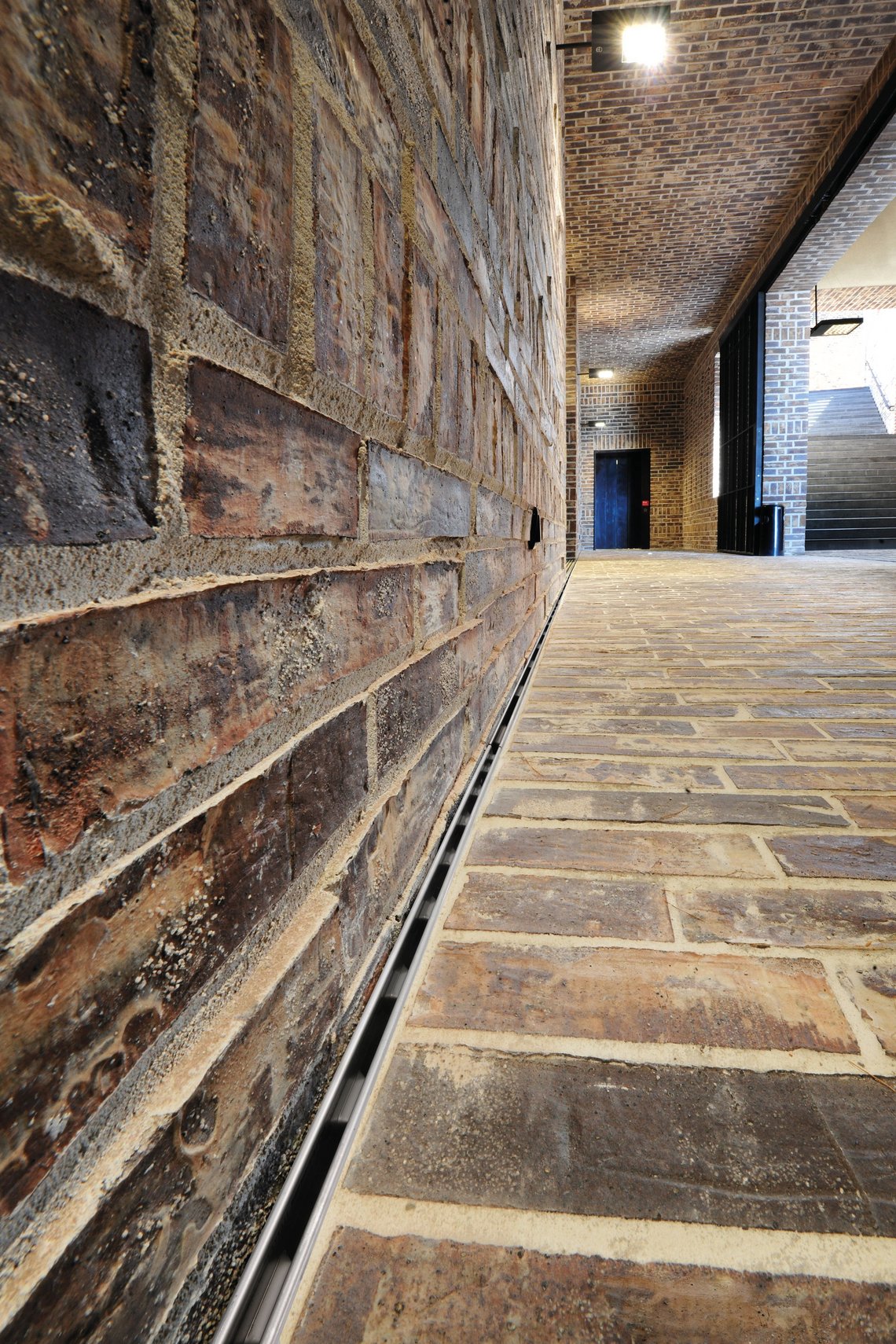

Treppe ins Mittelalter
