Stichkanal „Subterra“

Anschluss leicht gemacht

  • revisionierbarer Stichkanal
  • durchdachtes Clipsystem für einfaches Verknüpfen und Verlängern

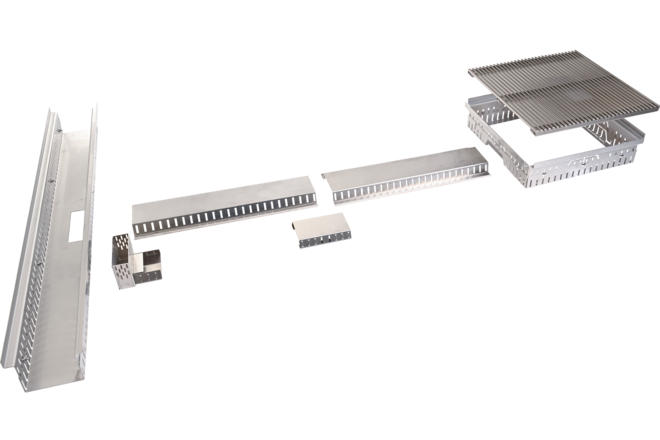

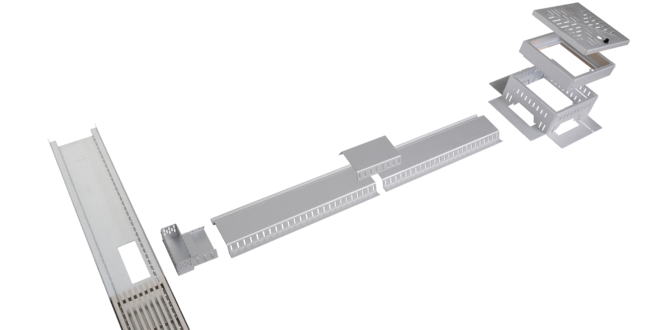

  • variabler Aufbau durch T-Stücke, Ecken, Kontrollschächte und Aufstockelemente
  • Stichkanal-Adapter zur Verbindung mit Drainagerinne mithilfe von Ausbruchstellen


Noch Fragen? Wir helfen gerne persönlich weiter!

+49 5207/95040
info@richard-brink.de
Jetzt bestellen

Werden Stichkanäle im Gründachbereich verbaut, lenken diese überschüssiges Wasser unterhalb der Pflanzerden und Drainageschichten zu den nächsten Abläufen. Auch auf Dachterrassen und Balkonen wird Niederschlagswasser mit Hilfe von Stichkanälen aus dem Schüttgut unterhalb der Belagsfläche in Richtung Ablauf geführt. In der Regel werden Stichkanäle an die Drainschlitze der Entwässerungsrinnen innerhalb der Drainageschicht gelegt. Eine feste Verbindung zwischen Rinnenkörper und Stichkanal besteht jedoch nicht, sodass Regenwasser nicht zwangsläufig in die angelegte Rinne einfließt. Abhilfe schafft unser innovatives Stichkanal-System „Subterra“.

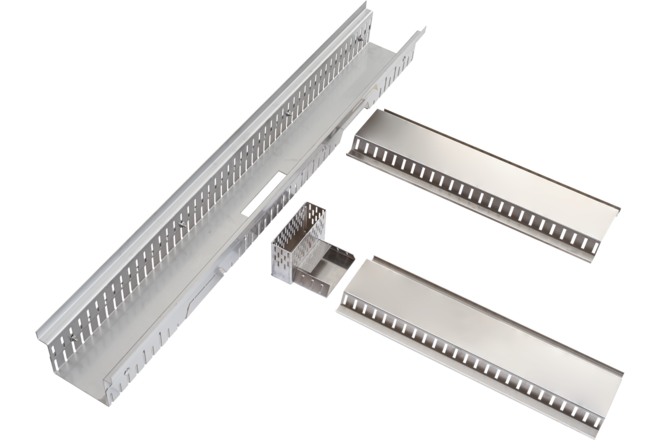

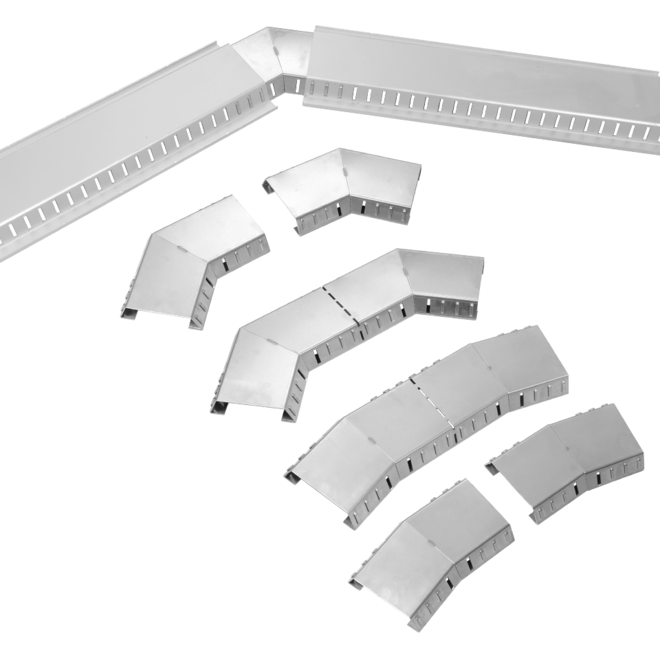

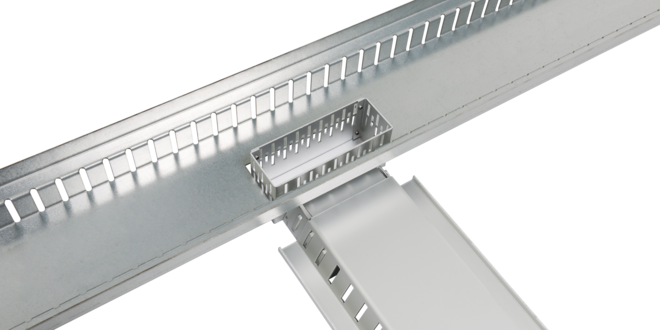

Die Problemlösung setzt bereits bei den Drainagerinnen aus unserer Fabrikation an: Über vorperforierte Ausbruch-Stellen ist an verschiedenen Bereichen der Rinne der Anschluss möglich. Als Verbindungsstück zum Stichkanal aus Aluminium dient ein in die Öffnung passender Adapter. Der dort integrierte Schmutzfang verhindert zusätzlich das Eindringen von Laub, Schmutz und Schüttgut. Da das „Subterra“-System besonders auf Gründächern Anwendung finden kann, stellt dieses Detail auch langfristig eine reibungslose Entwässerung sicher. Dank des intelligenten Clip-Systems ist die Montage mit nur wenigen Handgriffen ausführbar. Standardmäßig fertigen wir die Stichkanäle in einer Länge von 3 Metern. Über Verbinder lassen sie sich aber je nach Einbausituation beliebig erweitern. Auch Abzweigungen sowie Kurven sind mithilfe von T-Stücken und Ecken in 90°- und 30°-Winkeln möglich. Der Anwender muss sich dabei aber nicht auf die standardmäßigen Ausführungen beschränken. An den Perforationslinien halbiert wird aus der 90°- eine 45°-Ecke und aus der 30°- eine 15°-Ecke.

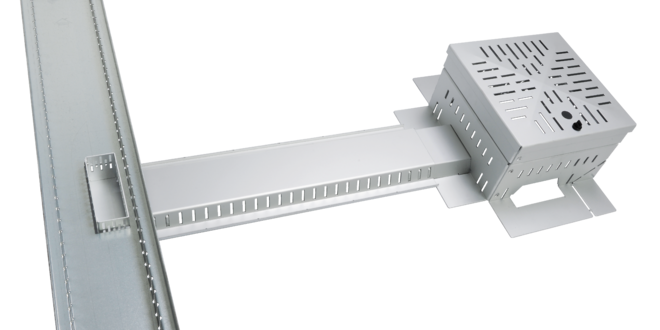

Zur Sichtprüfung des Ablaufs eignen sich vor allem Kontrollschächte. Auch sie gehören zum Stichkanal-System und verfügen an drei ihrer vier Seiten über Ausbruch-Stellen, an die die Stichkanäle angeschlossen werden können. Die 100 mm hohen Schächte können wahlweise durch Aufstockelemente um 50 mm und 100 mm erhöht werden.



Zur Kombination mit dem „Subterra“-System bieten wir unsere bewährte Drainagerinne „Stabile“ in Sonderbauform mit vorperforierten Ausbruch-Stellen an. Darüber hinaus passen wir auf Wunsch auch alle anderen Rinnen unseres Sortiments mit einer fixen Bauhöhe für diese Anwendung an.




Subterra
revisionierbares Stichkanalsystem

Breite Basiselement: Standardlänge Basiselement: Höhe Basiselement:
100 mm 3.000 mm 30 mm


Material: Infos: Zubehör:
Aluminium 1,5 mm

geeignet für den Anschluss an alle Drainagerinnen Anschluss-Adapter für Drainagerinne
Verbinder
Ecken





Video "Systemvorstellung"



Prospekt
Zeichnung-PDF
Zeichnung-DXF

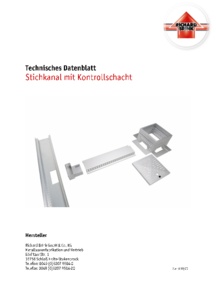

Technisches Datenblatt
