BIM-Daten: SchwerlastrosteIm Shop verfügbar
Standardmaße lieferbar in 2 bis 3 Werktagen
Sondermaße lieferbar in 5 bis 20 Werktagen
Unsere Schwerlastroste werden regelmäßig von der unabhängigen Organisation Kiwa nach DIN EN 1433 geprüft und zertifiziert.
Die vorgegebene Tragfähigkeit wird bis zur Klasse B 125 / C 250 / D 400 / E 600 (je nach Ausführung, s. Maße & Daten) erfüllt.
Zusätzlich lassen wir unsere Eigenüberwachung freiwillig extern prüfen.

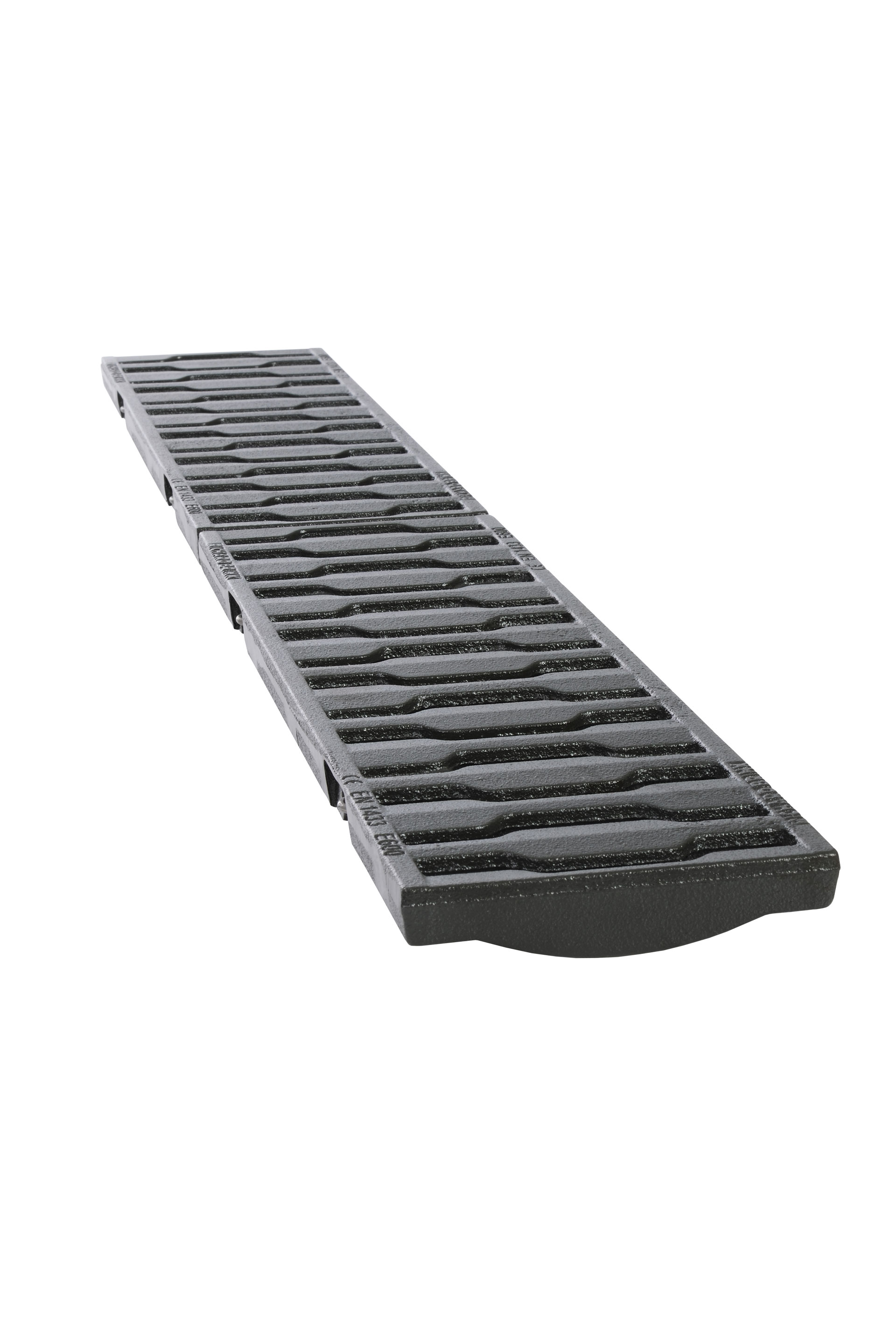

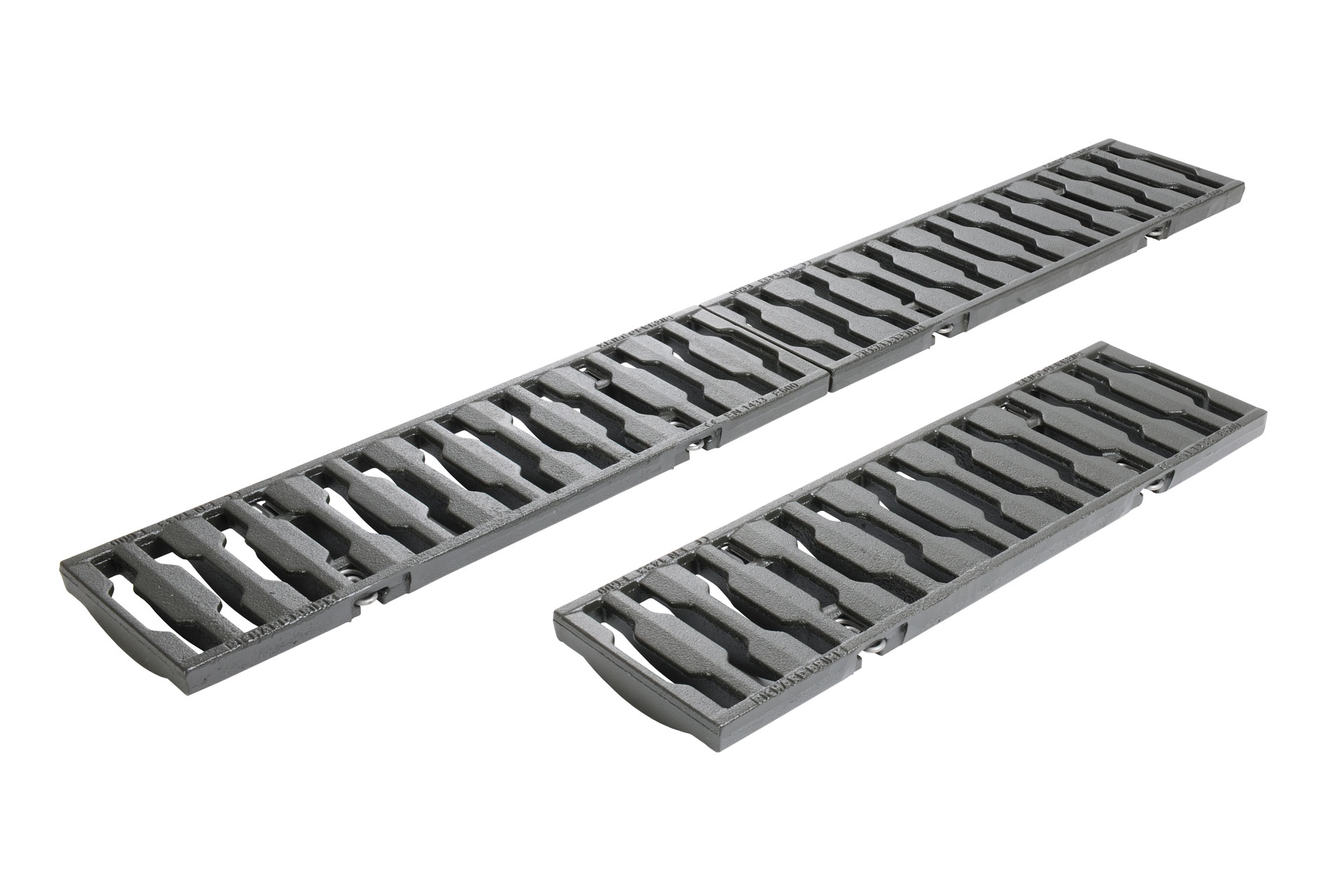

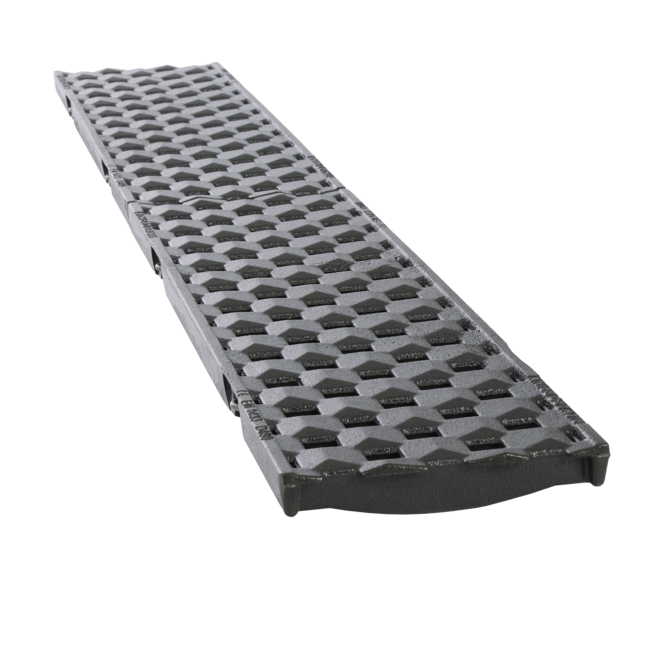

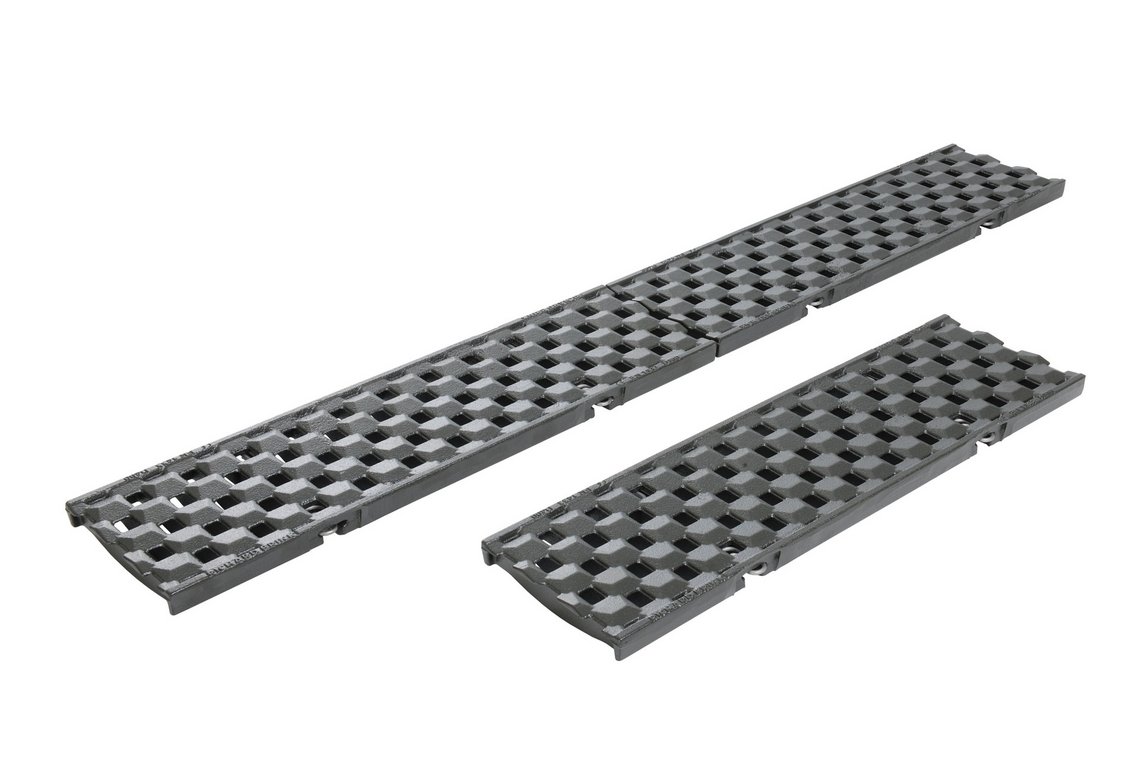

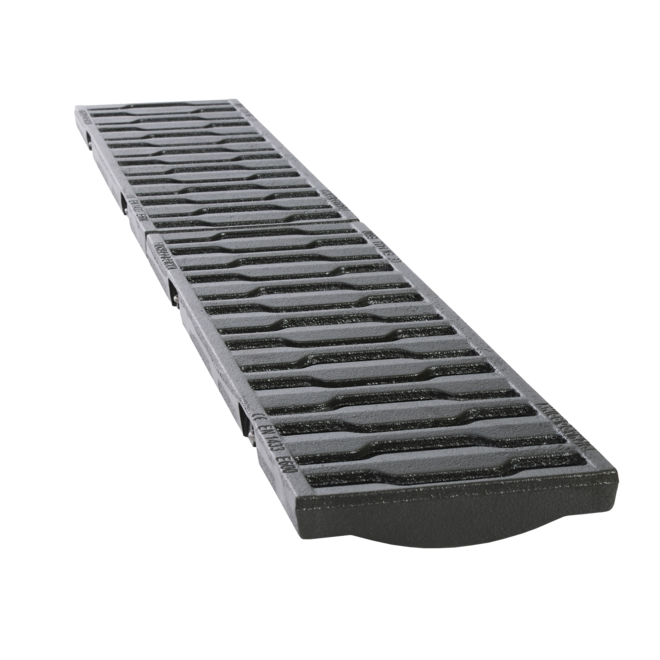

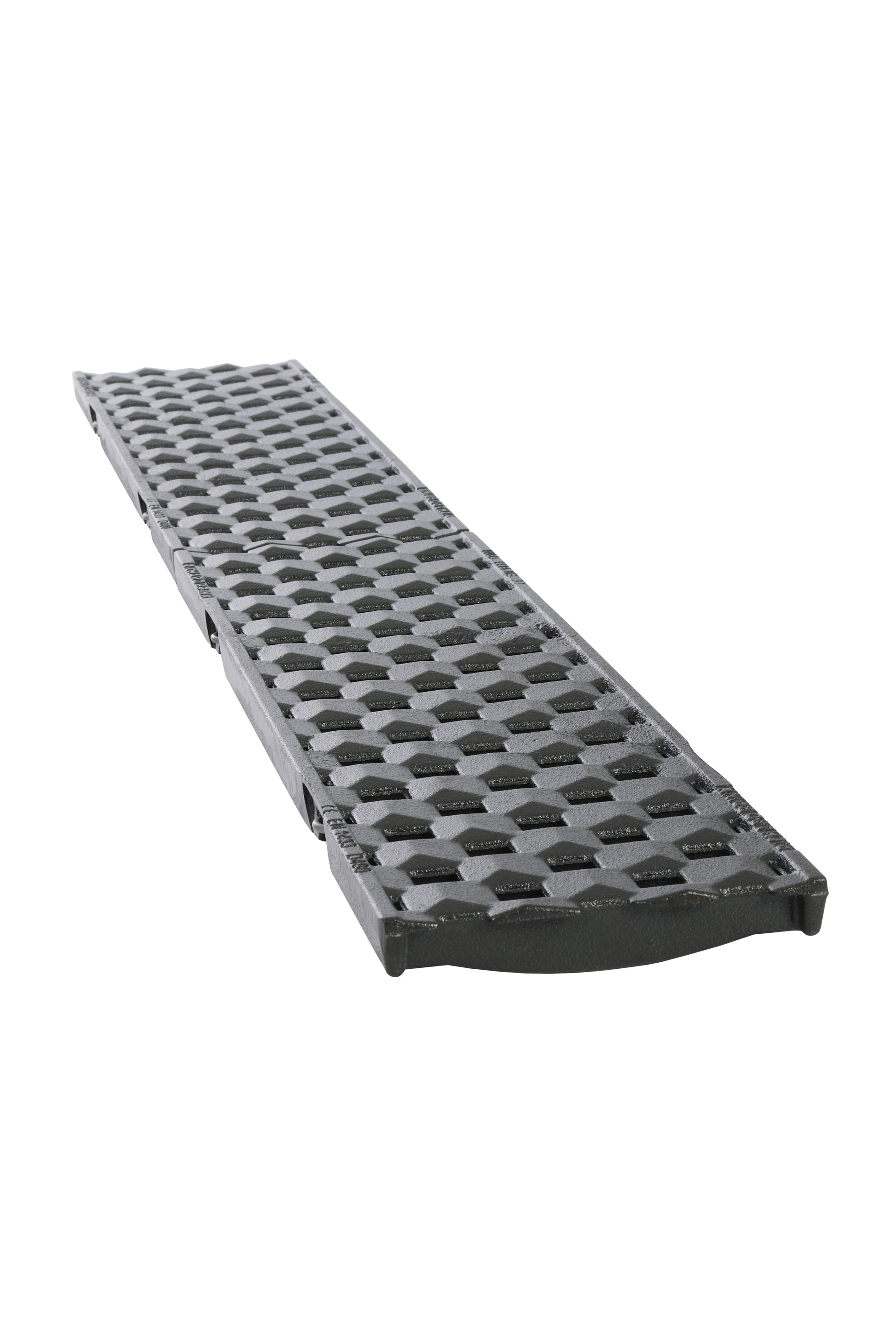

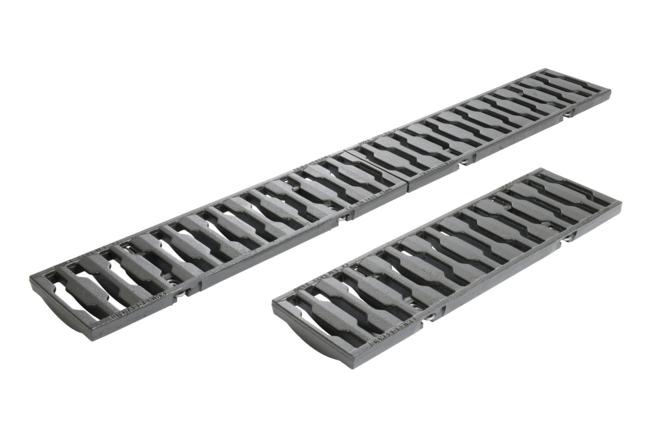

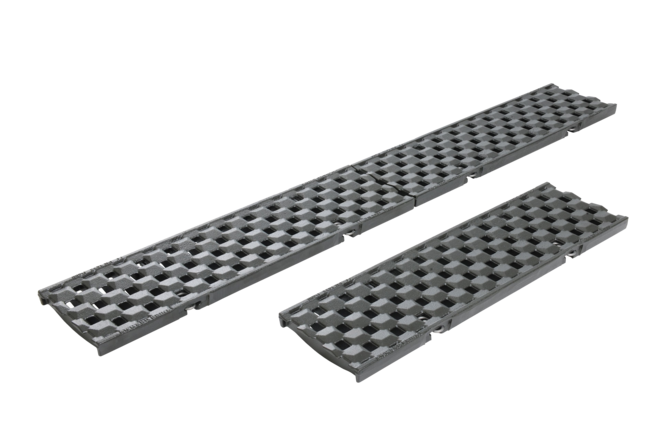

Gussroste Zippa, Prisma |
|
---|---|
Breiten (Nennmaß) |
144 mm (DN 100) 194 mm (DN 150) |
Belastungsklassen |
B 125 D 400 E 600 (*nur Zippa) |
Länge |
500 mm |
Auflagehöhe |
20 mm |
Material |
Gusseisen EN-GJS mit KTL-Beschichtung |
Infos |
standardmäßig integrierte Rostverriegelung mit Clipverschlüssen |

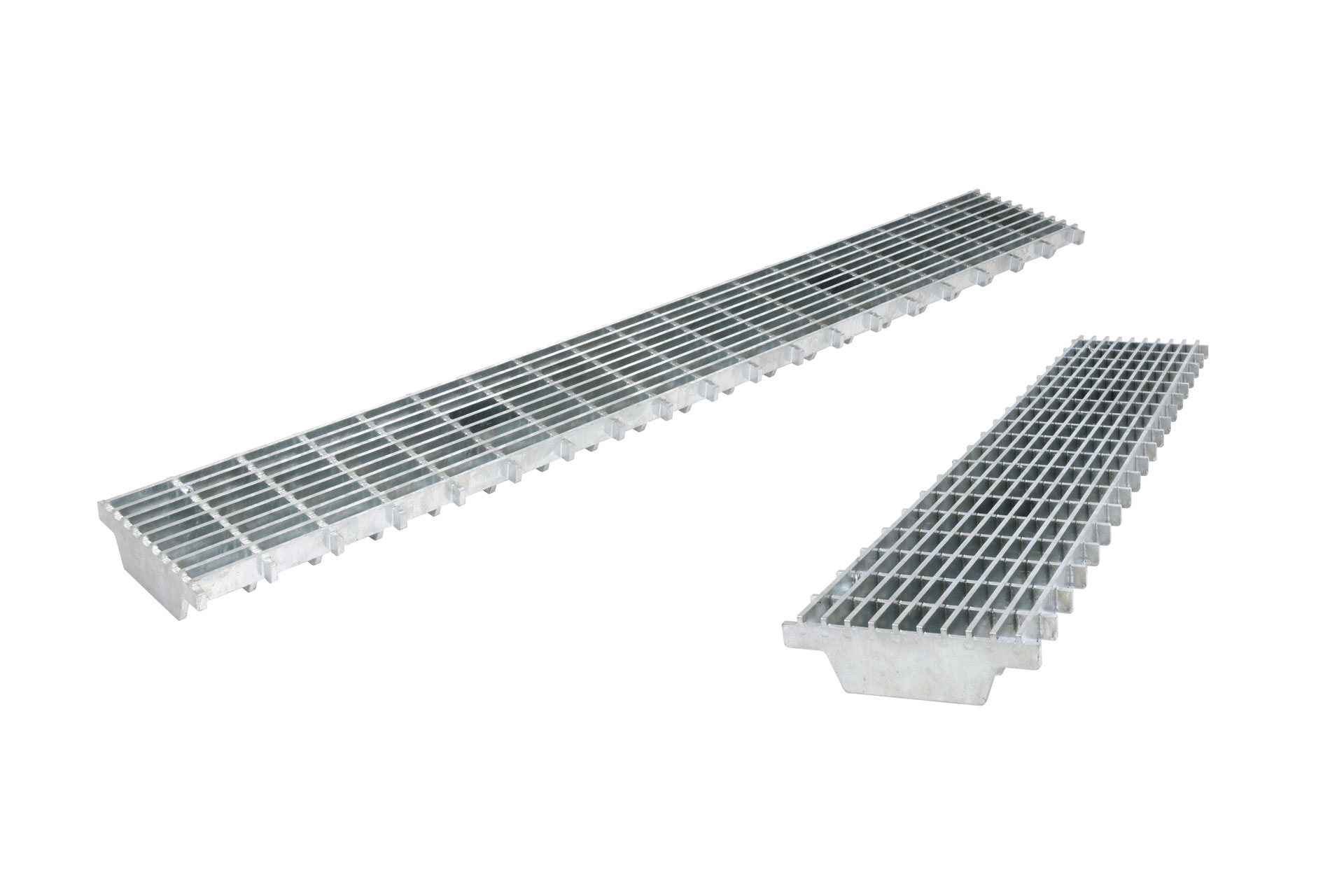

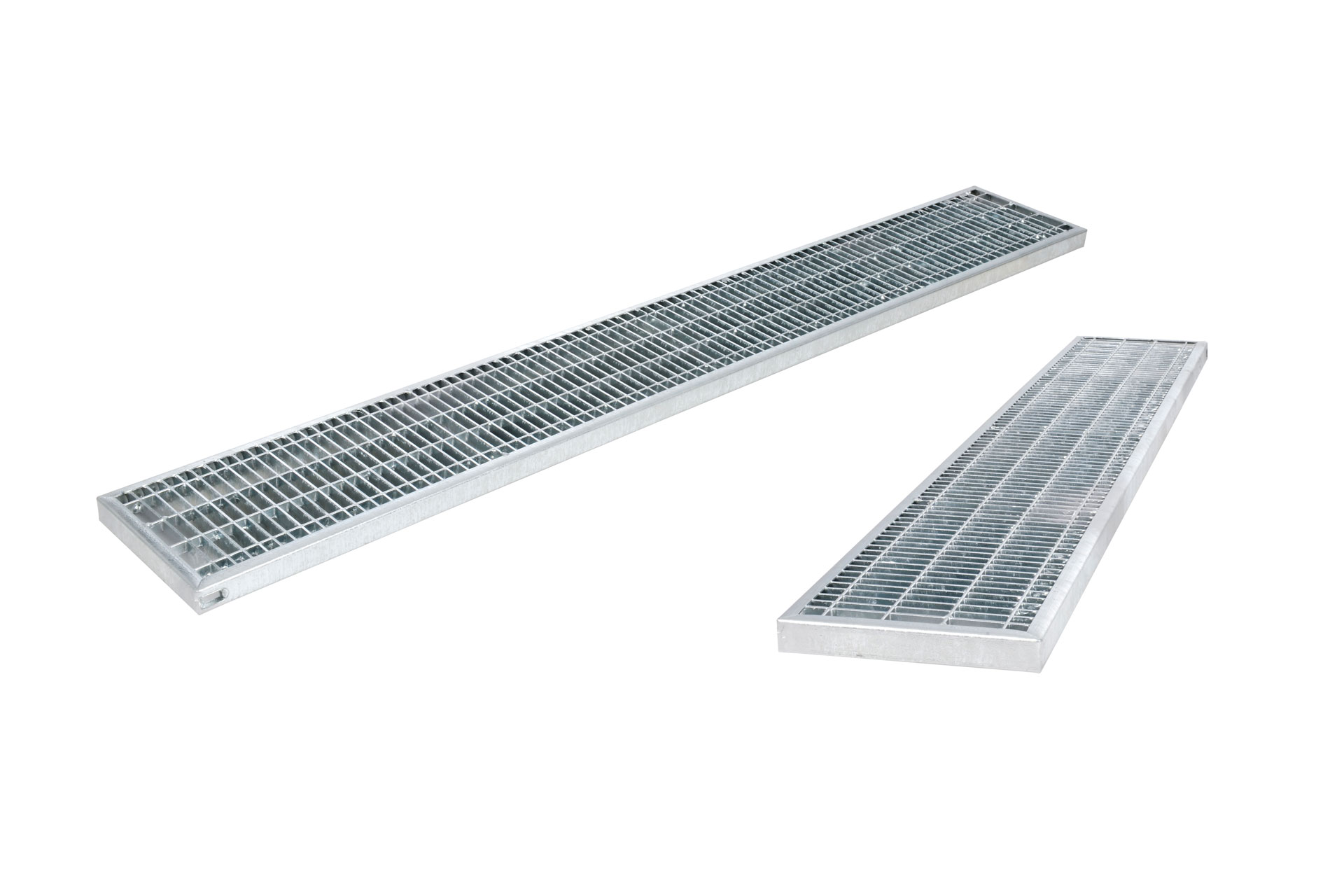

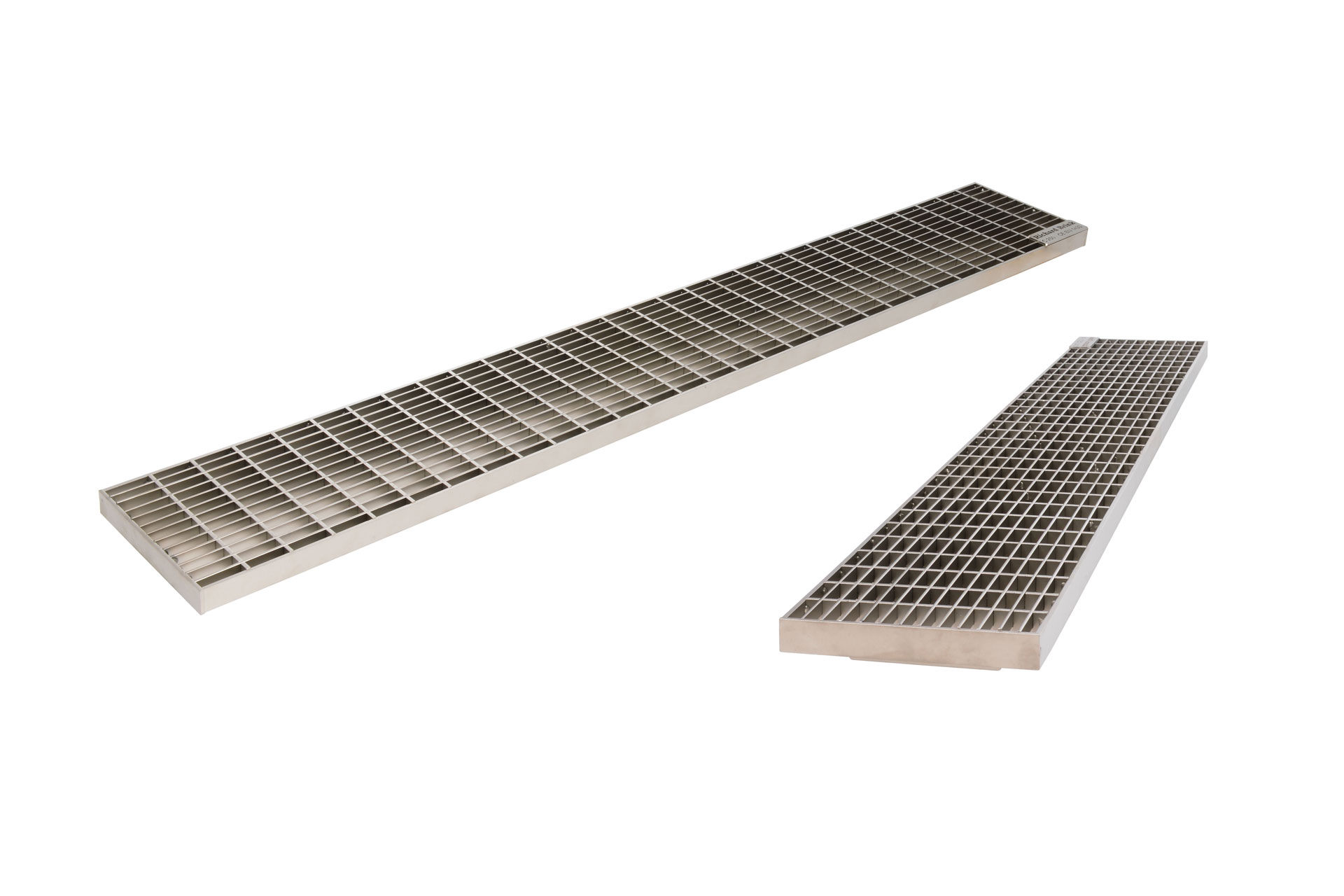

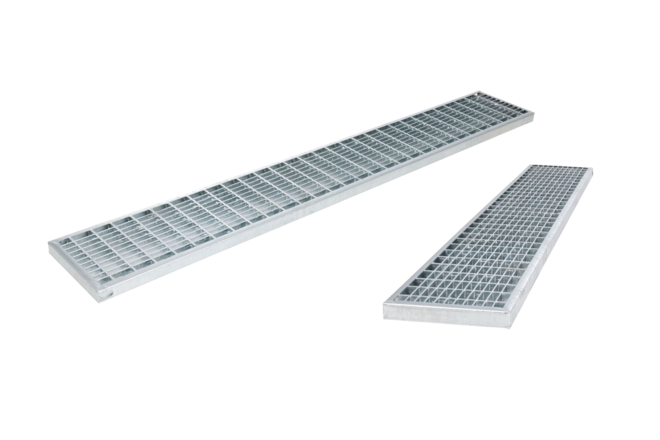

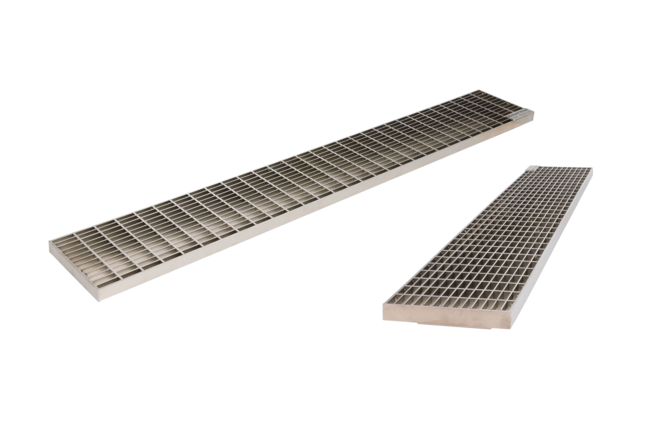

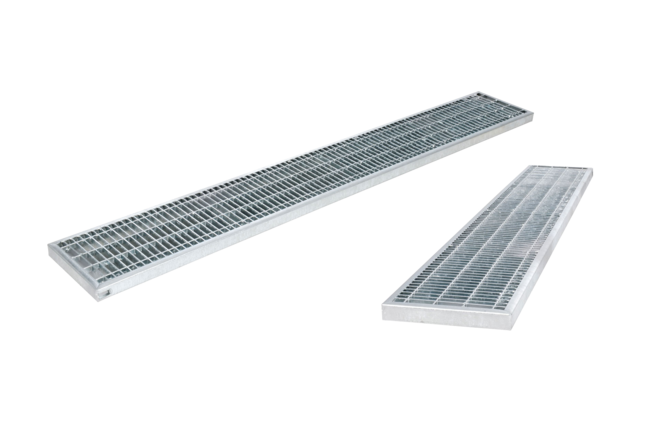

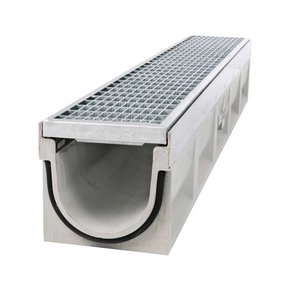

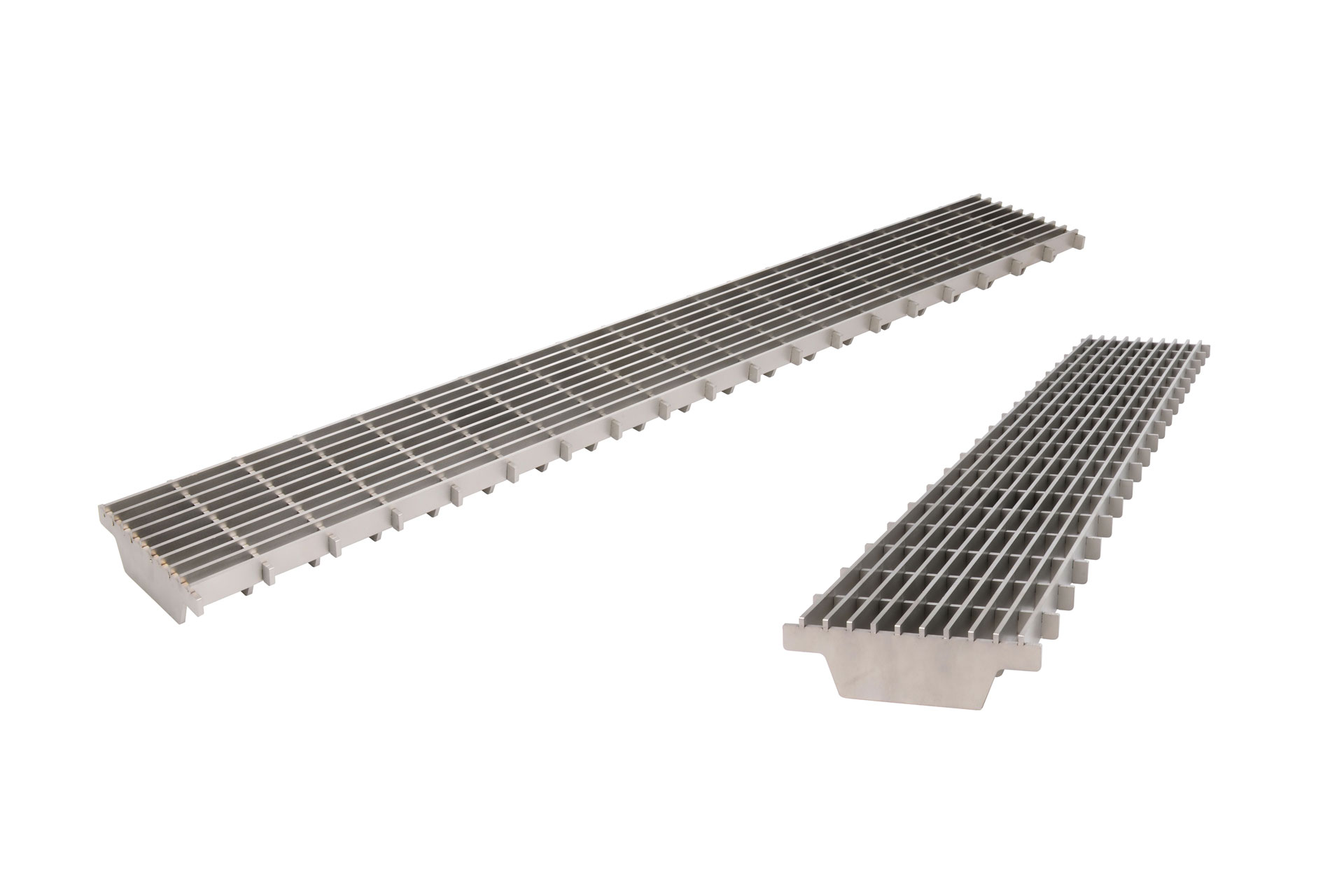

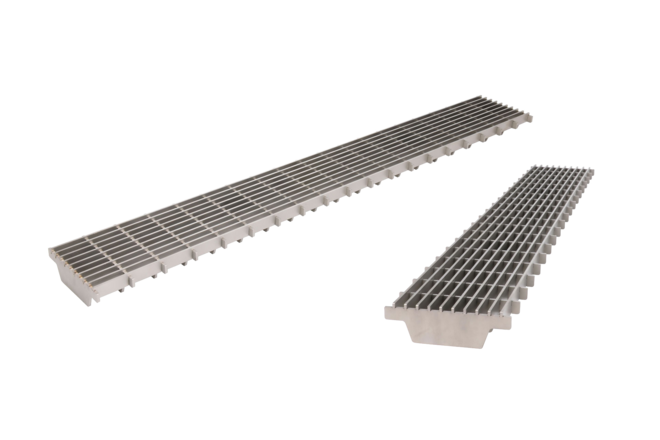

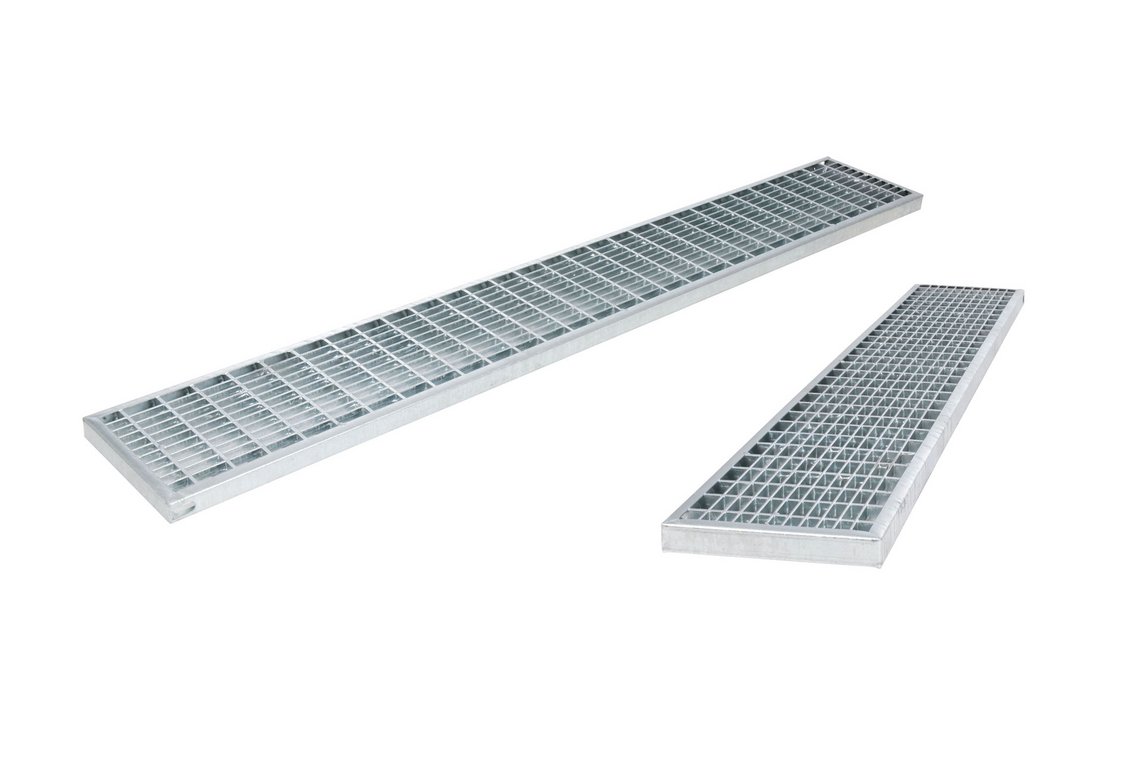

Schwerlast-Maschenroste & -LängsstabrosteMaschenweite: 30 x 10 mm bei Belastungsklasse C 250, 10 x 30 mm bei Belastungsklasse D 400 Stabstärken: 20 x 3 mm, 7 x 7 mm (Hydra Linearis nur in V2A) |
|
---|---|
Breiten (Nennmaß) |
145 mm(DN 100) 195 mm (DN 150) |
Belastungsklassen |
C 250 D 400 |
Längen |
500 mm 1.000 mm |
Auflagehöhe |
20 mm |
Material |
Edelstahl (V2A) feuerverzinkter Stahl |
Infos |
standardmäßig integrierte Rostverriegelung |

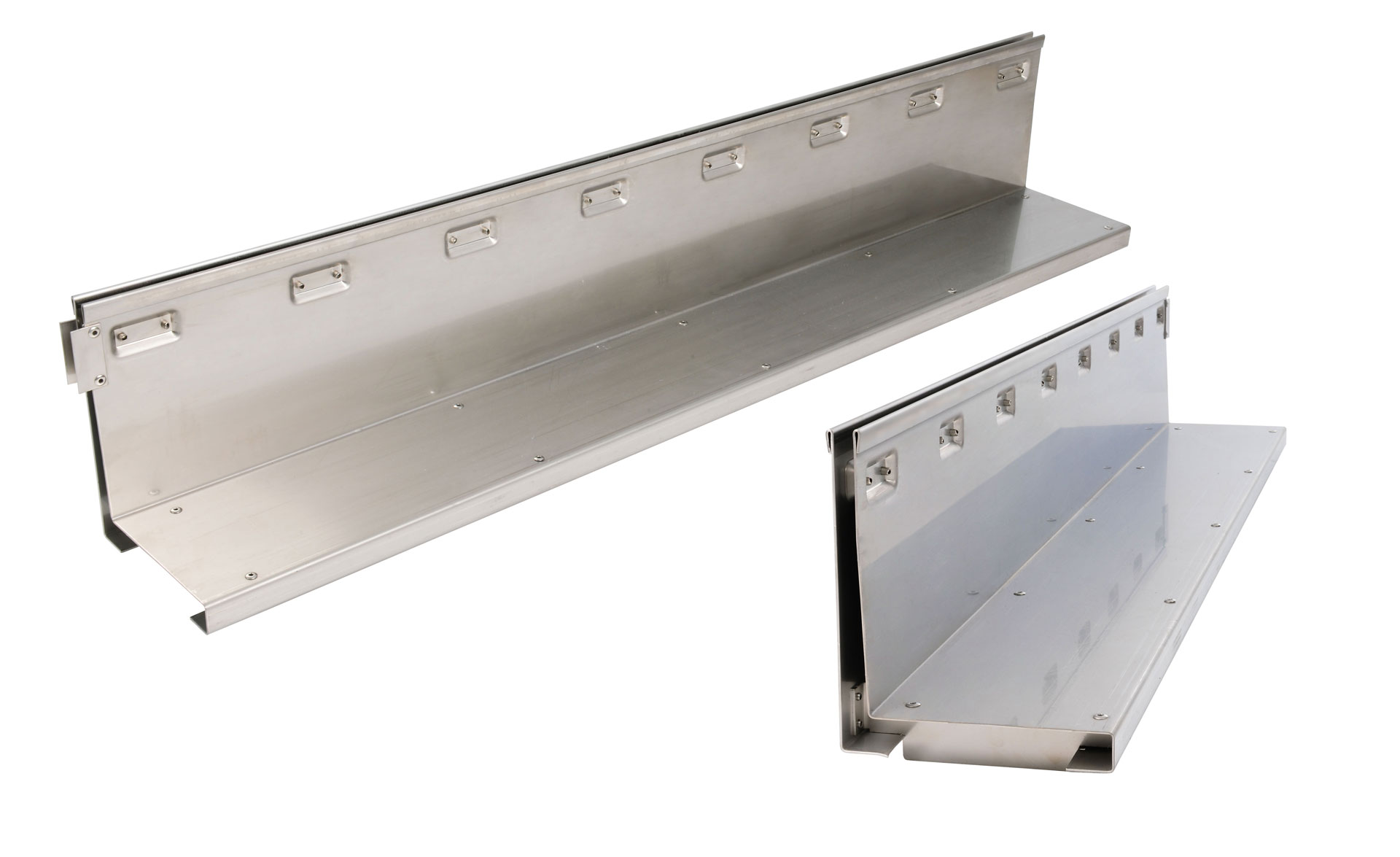

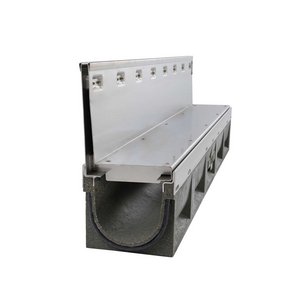

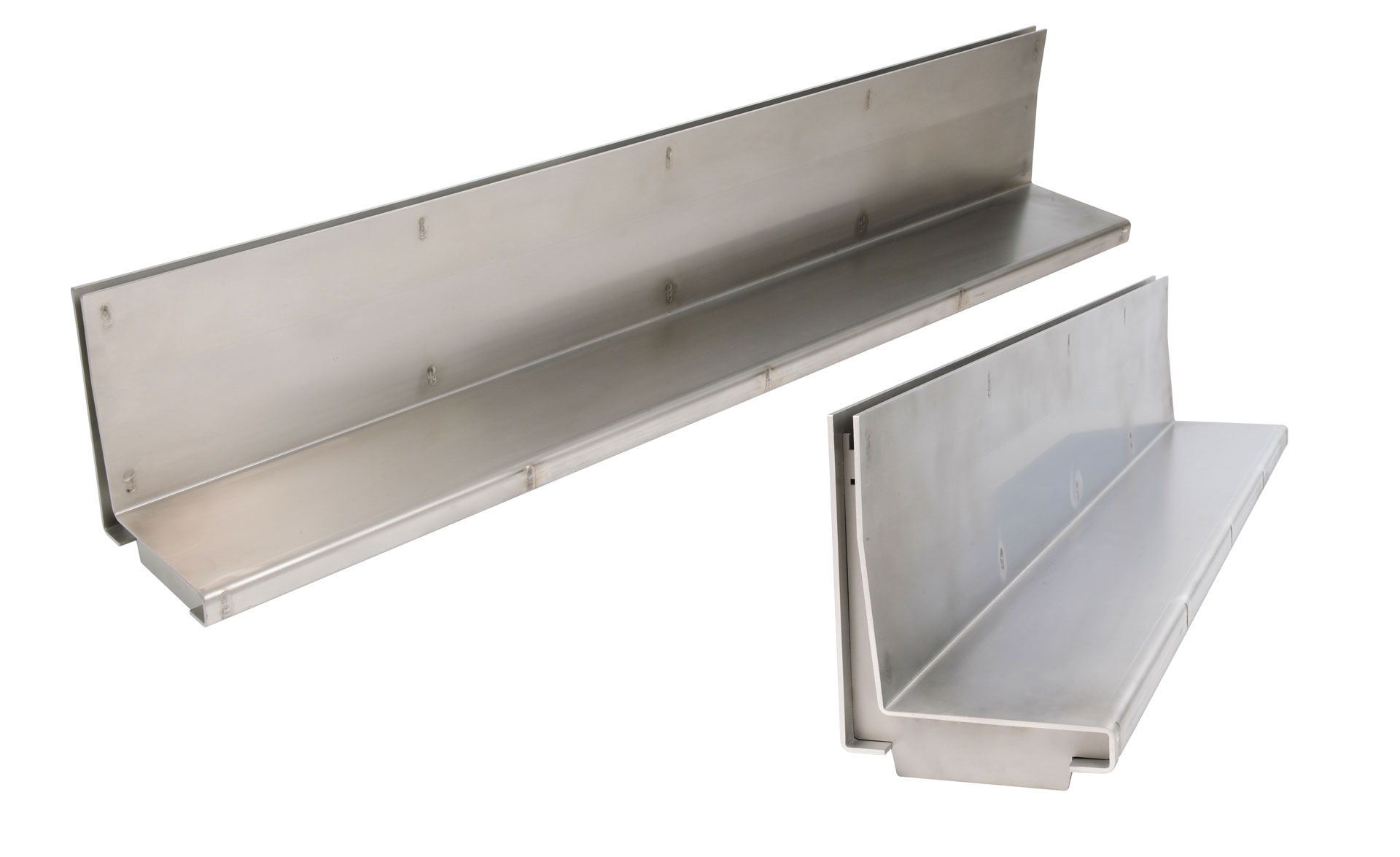

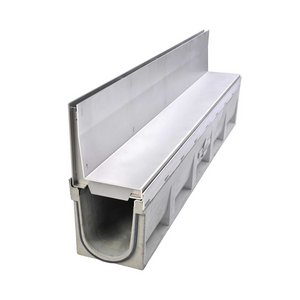

Schwerlast-Schlitzaufsätzefür Schwerlast-Entwässerungssysteme |
|
---|---|
Schlitzbreite |
10 mm |
Breiten (Nennmaß): |
145 mm (DN 100) 195 mm (DN 150) |
In Anlehnung an die Belastungsklassen: |
C 250 D 400 |
Längen |
500 mm 1.000 mm |
Halshöhe / Gesamthöhe: |
160 mm / 182 mm (C 250) 160 mm / 185 mm ( D 400)
|
Material |
Edelstahl (V2A) |
Zubehör |
Endstücke Revisionskästen Spülkästen |
