Versorgungsrinne Cargo
- sichere Verteilung von Strom-, IT- und Wasserleitungen
- mit integrierter Dehnungsfuge
- für eine Radlast von bis zu 10 Tonnen konzipiert
- Höhenverstellung über Stellfüße
Unsere Versorgungsrinne Cargo: in jeder Industriehalle bestens versorgt

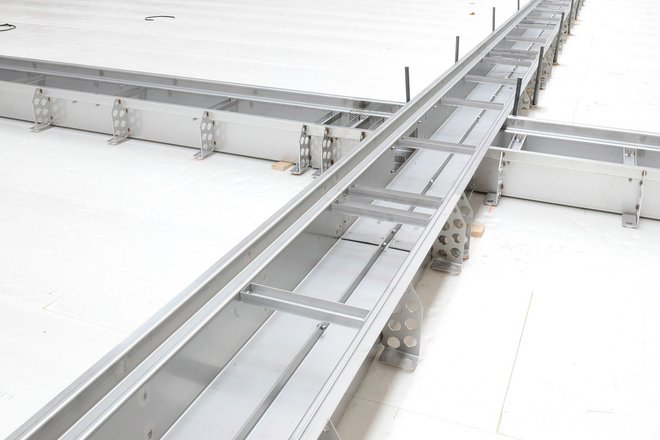

Ob für Strom, IT oder Wasser – mit unserer Versorgungsrinne Cargo bieten wir einen befahrbaren Kanal zum Verlegen entsprechender Leitungen. Dank der Konzeption für eine Radlast von bis zu 10 t sind die Kabel und Rohre innerhalb der großzügig gestalteten Rinne auch bei Belastungen durch Flurförderfahrzeuge oder Anlieferungsverkehr bestens geschützt. Die Cargo verfügt zudem über eine integrierte Dehnungsfuge: Der zweiteilige Aufbau mit einer längs verlaufenden Trennung ermöglicht eine flexible Integration in den Betonboden anhand des Fugenplans. Über höhenverstellbare Standfüße kann die Medienrinne zudem optimal an die Höhe des zu gießenden Betonbodens angepasst werden. Nachdem alle Rinnensegmente miteinander verbunden und am Untergrund ausgerichtet sind, folgt das Ausgießen des Bodens mit Beton. Die ab Werk angebrachten Verschraubungen entlang der Trennung sowie die Abstandhalter, welche gleichzeitig als Montagegriffe dienen, werden abschließend entfernt, um die Fuge freizugeben.

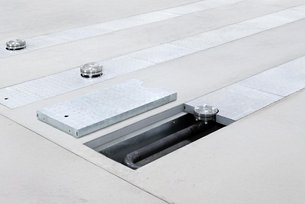

Jederzeit griffbereit
Neben den technischen Details wie der integrierten Dehnungsfuge als Trennschlitz entlang der Längsmittelachse sowie der Höhenflexibilität, die die Montage vor Ort vereinfachen, bietet die Versorgungsrinne einen entscheidenden Vorteil: jegliche Leitungen im Kanal sind direkt unter unserer hauseigenen Rost-Abdeckung in unmittelbarer Reichweite. So können die Kabel und Rohre bei Bedarf problemlos gewartet, erneuert oder zusätzliche Leitungen hinzugefügt werden. So bleiben Sie flexibel in den Gestaltungs- und Nutzungsmöglichkeiten Ihrer Industriehalle. Dank Zubehör wie Endstücken sowie der Möglichkeit, sämtliche Abmessungen auch als Sondermaße umzusetzen, erreicht Sie stets ein passgenaues und montagebereites Komplettpaket vor Ort!

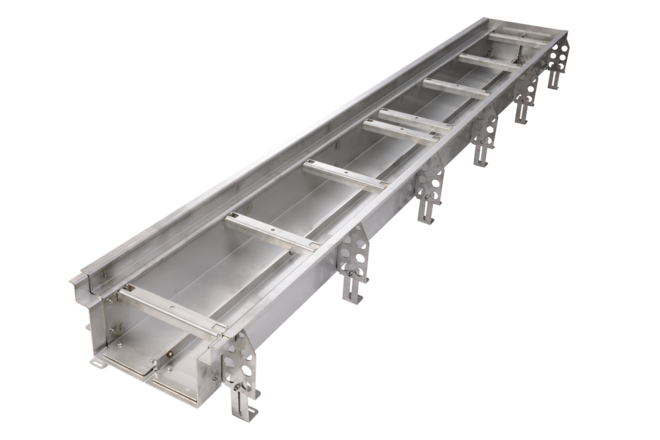

Medienrinne CargoFür die Verlegung von IT-, Strom- oder Wasserleitungen |
|
|---|---|
|
Breiten |
460 mm |
|
Einlaufbreiten |
320 mm |
|
Belastbarkeit |
Bis 10 t Radlast |
|
Standardlänge |
3.000 mm |
|
Gesamthöhe |
210 mm |
|
Innenhöhe |
157 mm |
|
Material |
Edelstahl (V2A) 3,0 mm feuerverzinkter Stahl 3,0 mm |
|
Infos |
Individuelle Maße möglich |
|
Zubehör |
Endstücke Höhenverstellung Schwerlast-Abdeckung |
Unsere Kunden präsentieren ihre Projekte:
Versorgungsrinne Cargo
📋 Kopiert!
Häufige Fragen zur Versorgungsrinne Cargo
Versorgungsrinnen sind im Grundaufbau zunächst eine nicht wasserführende Rinne, also ein länglicher Leitungskanal, welcher der gezielten Verlegung von Elektrokabeln sowie Gas-, Wasser- und Druckluftleitungen im Gebäudeboden dient. Die baufachlichen Aspekte sind in verschiedenen Vorschriften geregelt, unter anderem der DIN 18015-3 und DIN VDE 0100-520.
Jegliche Leitungen sind zuverlässig geschützt und dennoch innerhalb der Versorgungsrinne, auch Medienrinne genannt, in unmittelbarer Reichweite. Kabel und Rohre können bei Bedarf problemlos gewartet, ausgetauscht oder neu hinzugefügt werden, wenn sich beispielsweise Produktionsabläufe ändern.
Standardmäßig sind die einzelnen Elemente 3.000 mm lang mit 460 mm Ansichtsbreite (320 mm Innenbreite) und einer Gesamthöhe von 210 mm (157 mm Innenhöhe). Für die präzise Planung können sämtliche Abmessungen auch als individuelle Sondermaße umgesetzt werden. Zusätzlich kann ein optionales Trennblech den Rinnenstrang im Innern der Länge nach teilen, sodass die Versorgungsleitungen je nach Art separat voneinander geführt werden.

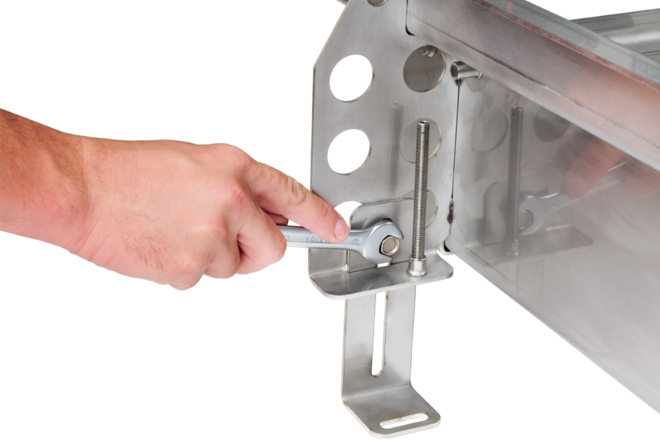

Die Rinne wird in das Betonfundament der Halle eingegossen. Mithilfe der höhenverstellbaren Füße, die zur Verhinderung einer Aufschwemmung zuvor in der Sohle (Sauberkeitsschicht) verschraubt werden, kann die Cargo milimetergenau auf die Höhe der geplanten Betondecke eingestellt werden. Optionale Trennbleche unterhalb des Rinnenkörpers ermöglichen eine abschnittsweise Betonierung und verhindern, dass der Beton in den nächsten Bauabschnitt fließt.
Wenn der umliegende Beton beginnt auszuhärten, werden die Schrauben und Muttern, die den zweigeteilten Rinnenaufbau entlang des Bodenflansches verbinden, ebenso gelöst wie die Abstandshalter innerhalb der Rinne, die gleichzeitig als Montagegriffe dienen. Durch den Schwund des Betons kann sich die zwischen Betonfeldern benötigte Dehungsfuge, die entlang der Längsmittelachse in den Aufbau integriert ist, unterhalb der Rinne ausbilden.

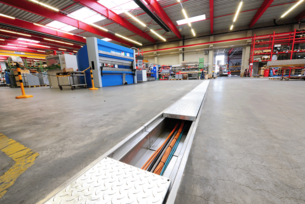

Die schwerlastfähigen Abdeckungen stellen einen reibungslosen Betriebsablauf mit Stapler- und Transportverkehr von bis zu 10 t Radlast sicher. Das ab Werk vormontierte Komplettpaket erleichtert den Einbau und muss auf der Baustelle nur noch in Position gebracht werden.
